極低温クライオスタット Cryostat
極低温SPM用クライオスタット
attoDRY2100
全自動無冷媒SPM対応低振動1.5Kクライオスタット
attoDRY2100はパルスチューブ冷凍機を使用した1.5K低振動無冷媒クライオスタットです。これまで機械式冷凍機を使用したクライオスタットで SPMを使用することは困難と思われてきましたが、新たに開発された独自の除震機構により4.2nm(peak-to-peak)の振動レベルを実現しました。 しかも試料スペースでは、3.5Kと高い熱リンクを保っております。attoDRY2100はトップローディングタイプなので、試料交換が容易です。
優れた温度安定性
attoDRY2100では、試料ホルダーにヒーターを取り付けることで+/-5mK(expected.)の優れた温度安定性を実現します。
先進のユーザーインターフェース

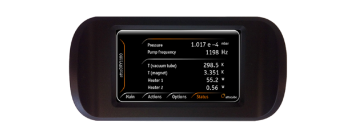

4.2インチのタッチスクリーンにより直感的な操作が可能です。
温度、磁場の設定はスクリーン上で値を指定します。その他の複雑な操作はクライオスタット側で自動的に行います。またプログラムから温度・磁場を設定する場合USBインターフェースを通してLabVIEWから行います。
仕様
| 一般仕様 | |
|---|---|
| 形式 | 低振動、パルスチューブ冷凍機冷却方式クライオスタット |
| 試料環境 | He交換ガス中 |
| 試料空間 | 直径: 49.7 mm |
| 試料交換 | トップローディング方式 |
| 操作 | タッチスクリーンからの温度・磁場設定、試料交換。またはUSBによるリモート制御 |
| 除振機構 | 独自方式による超低振動 |
| 性能 | |
| 温度領域 | 1.5-300K |
| 最低温度 | 1.5K(typ.) 1.8K(保証値) |
| 試料冷却時間 | 5-7時間（インサートに依存） |
| システム冷却時間（マグネットなし） | 5-10時間程度 |
| システム冷却時間（マグネットなし） | 10-15時間程度 |
| 温度安定性 | <±5mK(1.5-10K)(typ.) <±10mK(1.5-10K)(保証値) |
| 冷却能力 | >2mW(@2K) |
| 振動レベル | RMS z-noise(attoAFM Iによる測定,コンタクトモード4K,5msピクセル積算) <0.10 nm(typ.) <0.15 nm(保証値) |
| パルスチューブ冷凍機 | |
| 冷却能力 | > 900mW (4.2K, nominal) |
| 消費電力 | 7.2kW(定常時), 9.0kW(最大時) |
| コンプレッサー冷却 | 水冷 |
| サイズ | |
| クライオスタット(W x D x H) | 1120 x 640 x 1050 mm (マグネットにより変更する場合があります) |
| シーリング高さ | 約2.6m以上（マグネットに依存） |
| エレクトロニクスラック（オプション） | 640 x 640 x 1050 mm (W x D x H) |
| オプション | |
| 超電導マグネット | ソレノイド: 7,9,12T 、ベクターマグネット8/2T, 9/3T, 9/1/1T他 |
| マグネット電源 | バイポーラ、マグネットオプションに付属 |
| 温度コントローラ | 内蔵 |
| 真空排気装置 | ターボ分子ポンプステーションオプション |
| 対応システム | |
| 共焦点顕微鏡 | attoCFM I, attoCFM II, attoCFM III |
| 共焦点ラマン顕微鏡 | attoRAMAN |
| 原子間力顕微鏡 | attoAFM I, attoMFM I, attoAFM III(要問合せ) |
| ホール素子顕微鏡 | attoSHPM |
| 輸送測定 | atto3DR |
ダウンロード
メーカーサイトへのリンク
コンフィギュレーション
ブレッドボードと接合
クライオスタット上に測定プローブとリジッドに固定されたブレッドボードを取り付ける事ができます。ここに様々な光学素子を載せるとこができ、フリービームによるセットアップがより簡単になります。
- ブレッドボード 500x475x12.7mm
- メトリック(M6ネジ穴 25mm間隔)
- マウントキット
