ヘリウムを回収・再利用するための小規模な再凝縮ソリューション





【概　略】



本装置は、ヘリウムクライオスタット等の器具から蒸発したガスを再利用するためのコンパクトな再凝縮装置です。液化設備の無い施設や、ラボにおいても小規模なヘリウム回収環境を構築可能です。

液体ヘリウムを使用する機器におけるヘリウム供給不安や高まるランニングコストのへの備えとしてご検討ください。









【特　長】



　　　●1日15～80Lの再凝縮能力　150L～500Lの専用デュワーに液体ヘリウムを貯留

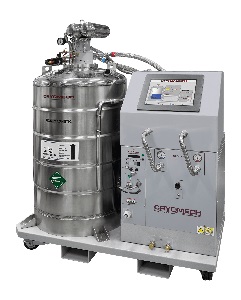

　　　●省スペースで移動も可能　(架台付一体型モデルLHeP15-28のみ)

　　　●PLCによる自動制御と多重リリーフバルブで安全に運用

　　　●液晶タッチパネルに動作状況を表示・シンプルな操作

　　　●LHe抽出のための運転操作は不要・貯留したLHeは常時取り出し可能。

　　　　保存された液体ヘリウムは付属するトランスファーラインのバルブを開くだけでいつでも取り出し可能です。

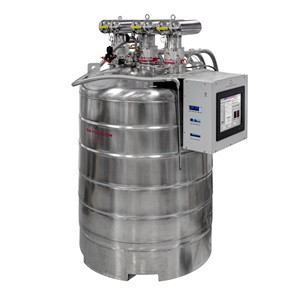

【製品ラインナップ】



仕様	LHeP15	LHeP22	LHeP28	LHeP55	LHeP80
液化能力（室温ガス）	≥15L/Day	≥22L/Day	≥28L/Day	≥50L/Day	≥80L/Day
デュワー容量	150L	150L	150L	350L	500L
システム重量	358Kg	472Kg	472Kg	254Kg	408Kg
冷凍機型式	PT410/CPA289C	PT415/CPA1110	PT420/CPA1114	PT420(2x)/CPA1114(2x)	PT420(3x)/CPA1114(3x)
消費電力	8.4W@60Hz 7.9KW@50Hz	10.7KW@60Hz 9.2KW@50Hz	12.5KW@60Hz 11.4KW@50Hz	12.5KW@60Hz(2x) 11.4KW@50Hz(2x)	12.5KW@60Hz(3x) 11.4KW@50Hz(3x)
要求冷却水量	9L/min＠(27℃)	11.5L/min＠(27℃)	11.5L/min＠(27℃)	11.5L/min＠(27℃)　(2x)	11.5L/min＠(27℃)　(3x)
要求ガス流量	7.3 SLPM	10.7  SLPM	13.61 SLPM	26.75 SLPM	38.89 SLPM

容器容量変更など、上記標準構成以外のタイプも生産可能です。





【オプション】

ヘリウム浄化装置



ヘリウム再凝縮の能力維持為に純度99.99％の高純度なガスが必要です。

弊社では導入コストの安い液体窒素トラップ精製装置と、日常操作が不要な自動精製装置の2種類をご用意しています。

　　　　　　　　　　　





ヘリウム回収システム※



バッファータンクや回収ポンプ、浄化装置を加えることで簡易な回収システムを構築できます。



※関係法令をご確認のうえご検討ください。
