汎用3軸磁気センサ
Mag-13
ローノイズ3軸磁気センサ
Mag-13 3軸磁気センサは、3軸の各センサが一点にて交わっており、より高精度な測定に適しています。
測定範囲は±70µTのタイプから±1000µTのタイプまであります。円筒型、円柱型、水深5000mまで使用できるモデル、組込型のモデルがあり、様々なアプリケーションでの使用に対応します。また、遠隔地でセンサの異常の確認に使用できるテストコイル及び温度センサが内蔵されています。
主な仕様
| センサ | |
|---|---|
| 測定範囲 | ±70µT(標準、Lノイズレベル) ±100µT(標準、Lノイズレベル) ±250µT(標準ノイズレベルのみ) ±500µT(標準ノイズレベルのみ) ±1000µT(標準ノイズレベルのみ) |
| ノイズレベル | スタンダード 6-10pTrms/√Hz(@1Hz) ローノイズ(L) <6pTrms/√Hz(@1Hz) |
| 帯域幅 | DC – 3kHz (-3dB) |
| リニアリティエラー | 0.0015% |
| 直交度エラー | <±0.1° |
| スケーリングエラー | ±0.5% |
| 電気的仕様 | |
| 供給電圧 | ±12 から±17V |
| アナログ出力 | ±10V (シングルエンド) |
| 出力インピーダンス | 10Ω |
| 環境的仕様 | |
| 使用温度 | -40から+70°C |
| 対応環境 | MC(円筒型): IP67 MS(角型): IP67 MSD(海中用): IP68(水深5000mまで) |
| 温度センサ | |
| 温度測定範囲 | -40から+85°C |
| 温度センサ出力タイプ | 電圧 |
| 温度センサオフセット | 3.5V(@0°C) |
| 温度センサスケーリング | -10mV/°C |
| 温度精度 | ±4°C (-40から+85°C) ±3°C (@25°C) |
Mag-13シリーズ機械的仕様

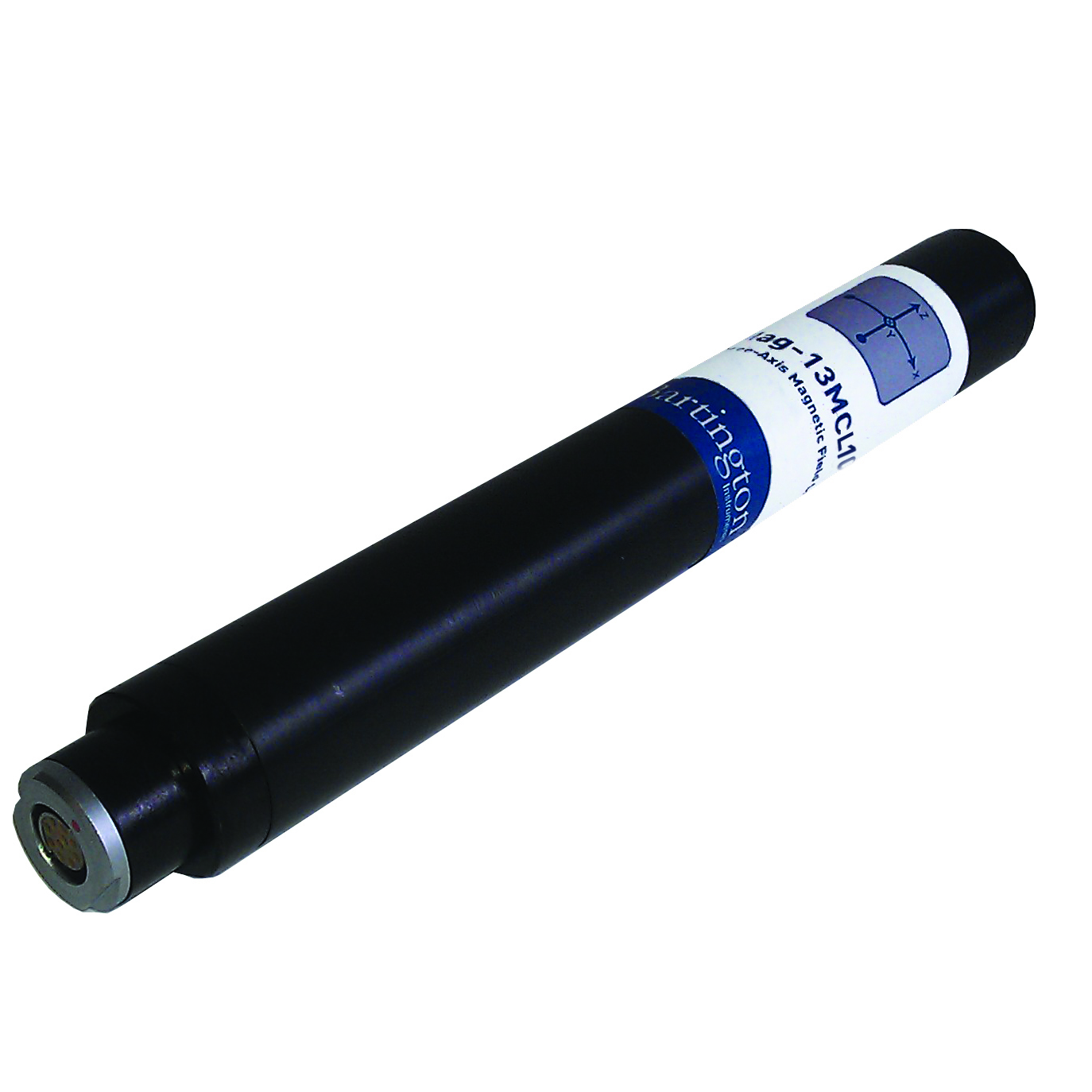

| Mag-13MC (円筒型) | |
|---|---|
| サイズ | 25(Φ) x 225(l) mm |
| 重量 | 83g |
| エンクロージャ材質 | アセタール |
| コネクタ | Fisher DEU1031 A010-SR-11-11-G-12 |
| Mag-13MS (角型) | |
| サイズ | 32 x 32 x 225mm |
| 重量 | 227g |
| エンクロージャ材質 | アセタール |
| コネクタ | Fisher DEU1031 A010-SR-11-11-G-12 |
| Mag-13MCD (海中用) | |
| サイズ | 60(Φ) x 286(l) mm |
| 重量 | 950g |
| エンクロージャ材質 | PEEK |
| コネクタ | SubConn MCBH10F (under-water mateable) |
| Mag-13U (アンパッケージド) | |
| サイズ | 19.5 x 149 mm |
| 重量 | 26g |
| コネクタ | Molex 53047-0810 |
主なアプリケーション
- 地磁気や環境磁場の測定。
- 電子顕微鏡などのアクティブシールド用フィードバック。
- パッシブ型シールドの評価測定。
- 方位検出。
- 磁気シグネチャー及び防衛関連システム。
- 地球探査。
