低電力磁気センサ

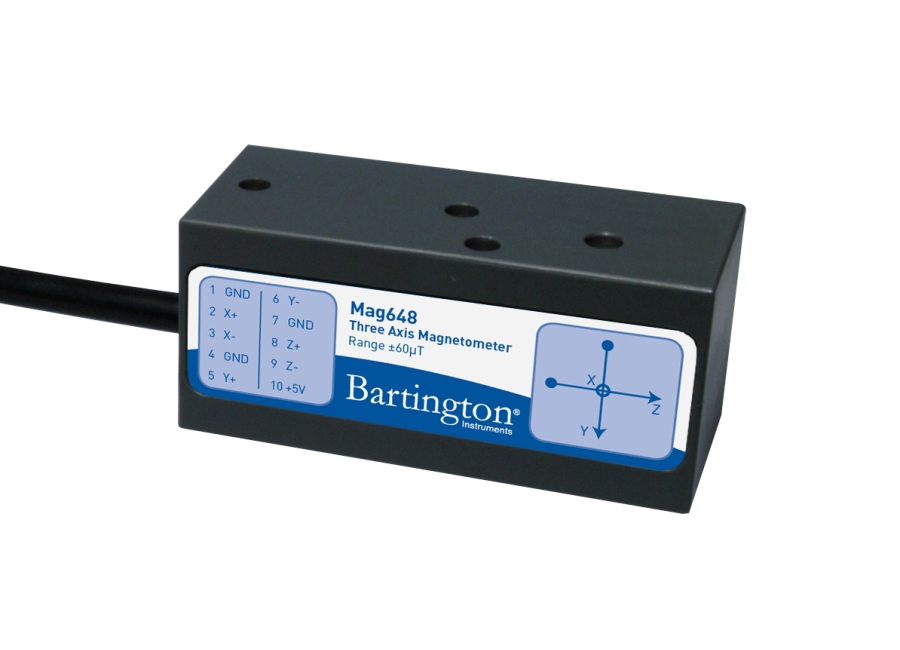

Mag648/649
低消費電力3軸磁気センサ
Mag648/649は小型で高感度で低消費電力の3軸磁気センサです。必要とする電力が15mW以下であるため、低消費電力を要求するアプリケーションや多くのセンサを必要とするアプリケーションに適しています。周波数領域は、30HzのMag648と1kHzのMag649があります。エンクロージャに入っているセンサはIP67に準じており、耐環境性に優れています。OEM・組み込みに適したアンパッケージドモデル、水深2000mまでの環境で使用できるモデルもあります。メーカーの測定器と共に使用可能です。
主な仕様
| センサ | |
|---|---|
| 測定範囲 | ±60µT、±100µT、±200µT(Mag649のみ) |
| 帯域幅(-3dB) | 30Hz(Mag648) 1kHz(Mag649) |
| ノイズレベル | Mag648B/Mag649B: >10 ≤ 50pTrms√Hz(@1Hz) Mag649L: ≤10pTrms√Hz(1Hz) |
| スケーリング | 60µT: 50mV/µT 100µT: 30mV/µT 200µT: 15mV/µT |
| オフセットエラー | ゼロ磁場にて ±100nT |
| スケーリングエラー | ±0.5% @DC |
| 直交度エラー | ±0.5% @DC |
| 周波数レスポンス(DCにて<5%の誤差) | Mag648: DC-5Hz Mag649: DC-100Hz |
| エレクトリカル | |
| 供給電圧 | +3.5から+15V |
| アナログ出力 | ±3V |
| 出力インピーダンス | 通常20Ω |
主なアプリケーション
- 通行車両モニター・探知。
- 境界のセキュリティ監視。
- マルティセンサの磁性体検知。
- 遠隔地での磁場測定。
