極低温クライオスタット Cryostat
無冷媒断熱消磁冷凍機
ADR

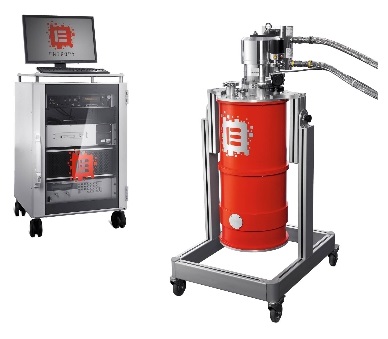

無冷媒断熱消磁クライオスタット
ENTROPY社の無冷媒断熱消磁冷凍機は非常にコンパクトなサイズで40mK以下の最低温度が可能です。
シングルステージとダブルステージがあり、最低温度により選択します。またサイズによりADR-MとADR-Lに別れ、ADR-Mでは移動式のフレーム、ADR-Lでは固定フレームになります。サンプル用マグネットオプションはADR-Lで対応します。
カスタマイズ可能なトップフランジ
トップフランジはカスタマイズ可能です。各種のコネクター、フィードスルーなどを配置することができます。

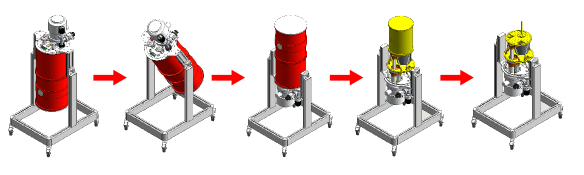

移動式のフレーム
Mシリーズでは、試料セットアップを容易にする回転スタンドが付属します。試料交換やセットアップ作業を行なう場合 本体を180度回転し作業を行うことができます。
シングルステージADRとダブルステージADR
| シングルステージ | ダブルステージ | |
|---|---|---|
| ピル材質 | GGG | FAA/GGG |
| 最低温度 | <600mK | <40mK |
| 保持時間 | >48hr(@1K) | >48hr(@100mK) |
| 温度安定性(rms) | <1%(@1K) | <10µK(@100mK) |
| リチャージ時間 | <2hr | <1hr |
ADR-MとADR-L
| ADR-M | ADR-L | |
|---|---|---|
| 試料空間 | 直径:230 mm, 高さ:300 mm | 直径:300 mm, 高さ:400 mm |
| パルスチューブ冷凍機 | 1/2Wパルスチューブ冷凍機 | 1Wパルスチューブ冷凍機 |
| フレーム | 移動式 | 固定式 |
| 試料用マグネット | NA | 9Tまで |
| エレクトロニクスラック | Option1: 19″ラック,高さ600mm,Option2: 19″ラック高さ1600mm | |
| 光学アクセス | 2個（サイドポート): RT:Φ50mm,70K:Φ40mm,4K:Φ30mm | |
| 磁気シールド | あり | |
ダウンロード
システム構成
- クライオスタット本体
- エレクトロニクス及びラック
- PC及び制御用ソフトウェア
- クライオスタットフレーム
- パルスチューブ冷凍機用コンプレッサー
