磁場及び磁性計測 Magnetic Measurements

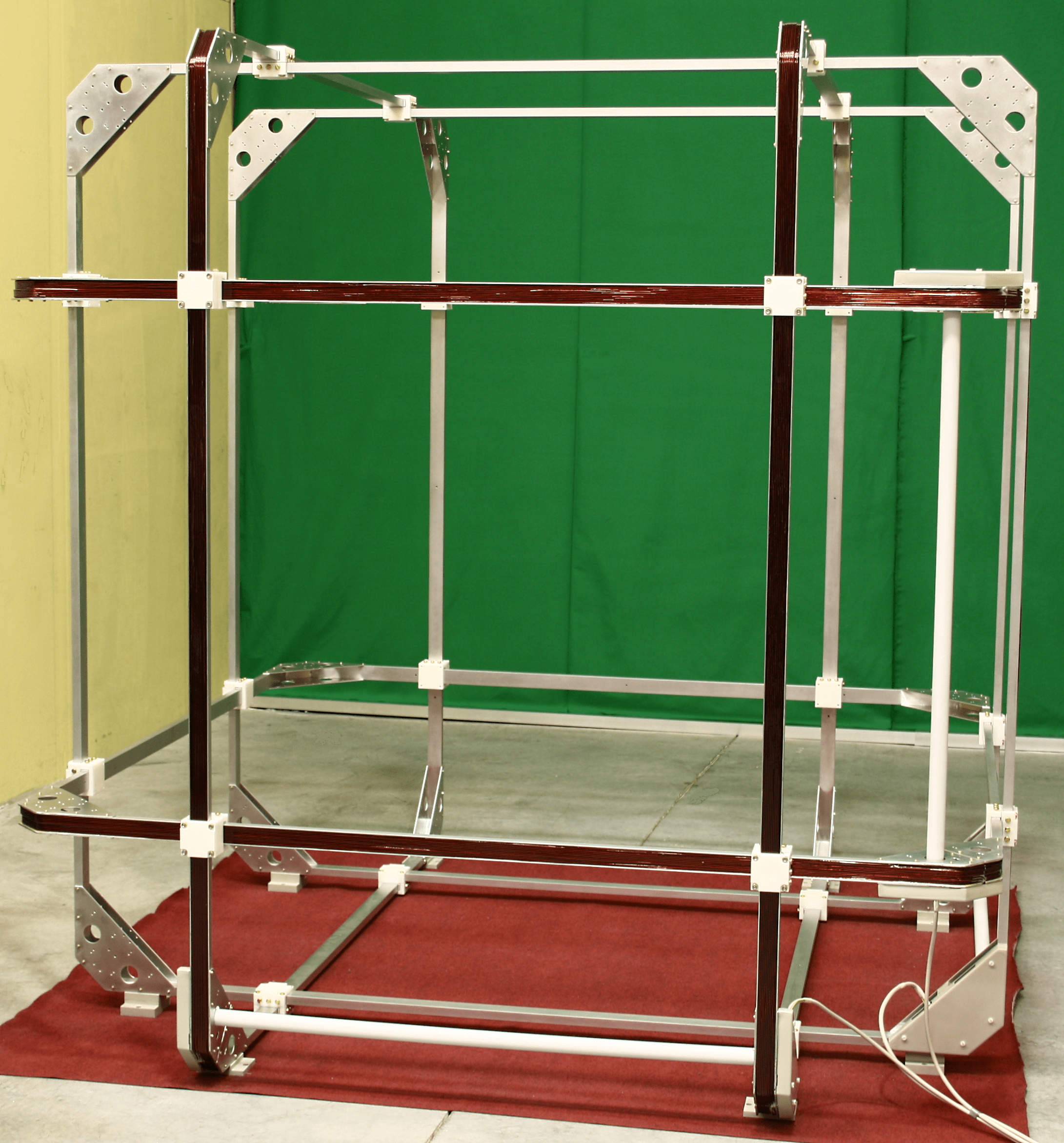

ヘルムホルツコイル
BH1300-3C
直径1.3m・1mTヘルムホルツコイル
Ferronato CoilはServiciencia S.L.で製造されたコイルにバーティントン社のパワーアンプ、コントロールユニットと共に操作することでヘルムホルツコイルシステムとして提供します。LabVIEWベースのソフトウェア上で制御します。
BH-1300-3Aのコイルより太いワイヤを用い、ターン数を少なくすることで高いAC電流の中での使用を可能にしました。直径1.3mコイルで、１つの軸に対し1mTの磁場を発生します。
主な仕様
| 磁場・電流比 | 50.5µT/A |
|---|---|
| 最大磁場 | 1.0mT (常時) |
| 最大電流値 | 20A (常時) |
| 均一磁場空間体積 | 直径404mmの球状空間 (±1%) 直径586mmの球状空間 (±5%) |
| 直交エラー | 最大±0.2° |
| 材質 | エナメル銅ワイヤ コイル: エポキシによりカバーされたアルミニウム合金 支柱: ポリプロピレン ブラケット: アセタール ネジ: 真鍮、ナイロン |
| 有効直径 | X軸ペア 直径1295 ±1mm Y軸ペア 直径1241 ±1mm Z軸ペア 直径1187 ±1mm |
| DC抵抗値(@20°) | X軸 0.84Ω Y軸 0.79Ω Z軸 0.72Ω |
1軸・2軸タイプもあります。
- BH1300-1A-C 1軸横 (X軸)
- BH1300-1B-C 1軸縦 (Z軸)
- BH1300-2A-C 2軸横横 (X軸・Y軸)
- BH1300-2B-C 2軸縦横 (X軸・Z軸)
