極低温クライオスタット Cryostat
プローブステーション
DS-PS-CC

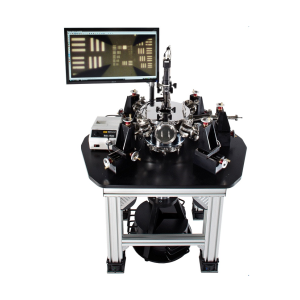

GM冷凍機冷却式プローブステーション
Displex-PSは、試料を極低温まで冷却し、最大6本のマイクロマニュピレータを装備することができるクロースドサイクルのクライオスタットです。2インチのテストエリア、2.75インチクリアビューウインドウ、1µm精度の精密アクチュエータを有し、1µm以下の振動レベルの試料テーブルが標準装備されています。複数のプローブ種から選択可能の外、7:1ズームモニターを設置することもできます。
最低温度及び冷却能力の異なるGM冷凍機をご選択頂ける他、光学窓(12種類以上)、配線導入ポート、内部配線、温度センサー、ヒーター組込、温度コントローラや真空排気ラインなども自由に選択可能です。極低温から高温まで連続して測定することができる450Kオプションや700Kオプションもあります。大幅なカスタマイズも可能ですので気軽にお問い合わせください。
主な仕様
| 試料ステージ最低温度 | <7K(DE-210SF), <10K(DE-204PF), 13K(DE-204AF) |
|---|---|
| 最低温度 | 350K, 500K(オプション), 800K(オプション) |
| 試料ホルダー | 接地または絶縁（オプション)、バイアス（オプション)、バイアス（ガード付き、オプション）、2.25″サイズ正方形 |
| プローブ用ポート | 標準6個（最大8個） |
| プローブ用ステージ | X軸（軸方向):2″, Y軸（横方向):1″又は2″(オプション), Z軸（垂直方向):0.5″ |
| プローブ | GSGマイクロ波プローブ40GHz, DC/低周波用プローブ0-100MHz, 光ファイバー |
ダウンロード
メーカーサイト
主なオプション、アップグレード
- 電気的特性、高周波数特性、マイクロウエーブ特性
- 超伝導・ ナノスケール電気的特性導
- MEMS
- 量子ドット、量子ワイヤー
