グラディオメーター

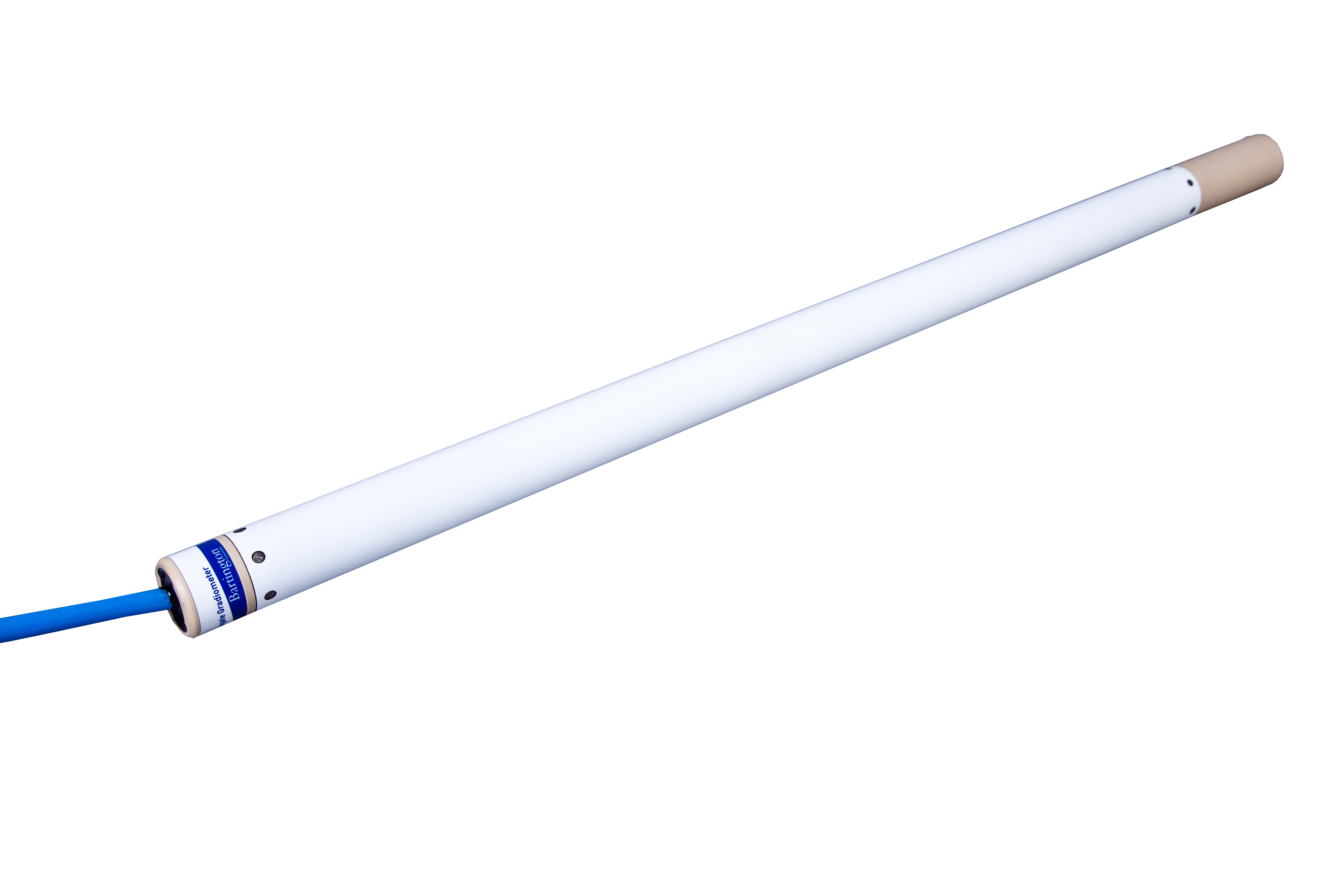

Grad-13
デジタル出力3軸グラディオメーター
Grad-13は、高感度なグラジオメーターです。
2つのセンサ間の距離は500/750/1000mmから選択できます。陸上で使用するタイプと水中用(水深最大200m)に対応するセンサを取り扱っています。磁場勾配の他、温度計と加速度計を内蔵しています。
主な仕様
| センサ仕様 | |
|---|---|
| デジタル出力 | ・3軸磁場勾配データ ・3軸磁場データ ・3軸加速度データ |
| 軸数 | 3軸 |
| センサ間距離 | 500, 750, 1000mm |
| 帯域幅 | DCから200Hz(-3dB) |
| 測定範囲 | ±70µT, ±100%micro;T |
| 磁場勾配最大 | 測定範囲の2倍 |
| 磁場勾配測定のノイズフロア | <20pTrms/√Hz/m(@1Hz) (センサ間距離500mm) |
| スケーリングエラー | ± 0.1% |
| オフセットエラー | ゼロ磁場にて<10nT |
| 直交度エラー | <1° |
| リニアリティエラー | <0.0015% |
| アクセラレータ仕様 | |
| 軸数 | 3軸 |
| 測定範囲 | ±2g(各センサ) |
| 精度 | > 10ビット |
| オフセットエラー | ±70mg (x軸)、±90mg(y軸、z軸) |
| スケーリングエラー | <±10% |
| 対応環境 | |
| 使用温度 | -30から+70°C |
| 対応環境 | Grad-13L: IP67 Grad-13S: IP68(水深200mまで) |
| 電気的仕様 | |
| 入力電圧 | +9V DC(最小), +32V DC(最大) |
| 消費電力 | <5W |
機械的仕様
| Grad-13L(陸用) | |
|---|---|
| サイズ | センサ間距離500mm: Φ35 x 670 mm センサ間距離750mm: Φ35 x 920 mm センサ間距離1000mm: Φ35 x 1170mm |
| 重量 | センサ間距離500mm: 1.3kg センサ間距離750mm: 1.6kg センサ間距離1000mm: 1.9kg |
| エンクロージャ材質 | カーボンファイバー、PEEK |
| コネクタ | Amphenol 62GB-16J12-08PN |
| Grad-13S(水中用) | |
| サイズ | センサ間距離500mm: Φ35 x 755 mm センサ間距離750mm: Φ35 x 1005 mm センサ間距離1000mm: Φ35 x 1255mm |
| 重量(空気中) | センサ間距離500mm: 1.6kg センサ間距離750mm: 1.9kg センサ間距離1000mm: 2.1kg |
| エンクロージャ材質 | カーボンファイバー、PEEK |
| コネクタ | 7-way impulse MSAJ-7-CCP |
主なアプリケーション
- 考古学調査。
- パイプやケーブルの検知。
- 地表やダウンホールでの変則的な磁場の検知。
