極低温クライオスタット Cryostat
連続フロークライオスタット

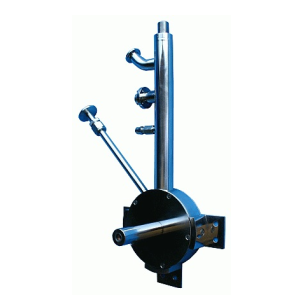

Helitran-OM

顕微分光用液体ヘリウムフロークライオスタット

Helitran-OMは顕微光学用に試料ステージの高さを調整できる液体ヘリウム及び液体窒素対応の連続フロー型のクライオスタットです。試料ステージの振動は各軸方向に±5-10nmと小さいため、高分解能の顕微分光測定に最適です。
同軸シールドフロー構造のトランスファーチューブにより、液体を気化させないため振動をオングストローム(Å)レベルに抑えることができます。また、マトリックス熱交換器により大きな表面積を確保することにより、液体ヘリウムと試料マウント間の高効率な熱交換を実現しました。液体ヘリウムが試料マウント内を流れる際、蒸発潜熱による冷却も行われるほか、気化したヘリウムガスも試料マウントの冷却に使用されます。
豊富なオプション
サンプルホルダ(16種類以上)、光学窓(材質(12種類以上)・大きさ)、配線導入ポート、内部配線、温度センサー、ヒーター組込、温度コントローラや真空排気ラインなども自由に選択可能です。
高温オプション
極低温から高温まで連続して測定することができる450Kオプションや800Kオプションもあります。
標準的な真空シュラウドの外、カスタマイズも可能ですので気軽にお問い合わせください
仕様
冷凍機仕様 | |
---|---|
最低温度 | 4.2K (減圧で使用の場合<2K), 77K (液体窒素使用時) |
最高温度 | 350K (450Kオプション, 800Kオプションあり) |
温度安定性 | 0.1 K |
液体ヘリウム消費量 | 0.7 L/hr(4.2K), 約2 L/hr(減圧で使用の場合) |
冷却能力 | 0.5W(4.2), 3.0W(20K), 7W(50K) |
冷却時間 | 4.2Kまで20min(ロード無し) |
試料空間 | |
試料空間寸法 | 直径: 19 mm, 高さ: 0-3 mm |
取り付けネジ | 1/4-28ネジ |
試料ホルダー | 各種 |
光学アクセス | |
光学ポート | 1個 (透過オプションでは2個) |
直径 | 25.4mm (クリアビュー 23mm) |
F値 | 可変 |
窓材 | 各種 |
温度計測、制御 | |
ヒーター | 1個 (36 ohm) |
制御用温度センサー | Siダイオード(カーブマッチング) |
試料用温度センサー | Siダイオード(個別校正) |
F値 | 可変 |
窓材 | 各種 |
