極低温クライオスタット Cryostat
連続フロークライオスタット

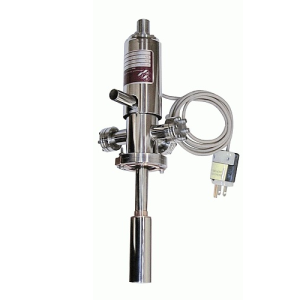

Helitran-UHV

超高真空用液体ヘリウムフロークライオスタット

Helitran-UHVは10-11torrまでの超高真空に対応した液体ヘリウム及び液体窒素対応の連続フロー型のクライオスタットです。
同軸シールドフロー構造のトランスファーチューブにより、液体を気化させないため振動をオングストローム(Å)レベルに抑えることができます。また、マトリックス熱交換器により大きな表面積を確保することにより、液体ヘリウムと試料マウント間の高効率な熱交換を実現しました。液体ヘリウムが試料マウント内を流れる際、蒸発潜熱による冷却も行われるほか、気化したヘリウムガスも試料マウントの冷却に使用されます。
豊富なオプション
サンプルホルダ(16種類以上)、光学窓(材質(12種類以上)・大きさ)、配線導入ポート、内部配線、温度センサー、ヒーター組込、温度コントローラや真空排気ラインなども自由に選択可能です。
高温オプション
極低温から高温まで連続して測定することができる450Kオプションや800Kオプションもあります。
標準的な真空シュラウドの外、カスタマイズも可能ですので気軽にお問い合わせください
仕様
一般仕様 | |
---|---|
最低温度 | 4.2K (減圧で使用の場合<2K), 77K (液体窒素使用時) |
最高温度 | 350K (450Kオプション, 800Kオプションあり) |
液体ヘリウム消費量 | 0.7 L/hr(4.2K), 約2 L/hr(減圧で使用の場合) |
冷却能力 | 0.5W(4.2), 3.0W(20K), 7W(50K) |
冷却時間 | 4.2Kまで20min(ロード無し) |
温度計測、制御 | |
ヒーター | 1個 (36 ohm) |
制御用温度センサー | Siダイオード(カーブマッチング) |
試料用温度センサー | Siダイオード(個別校正) |
シュラウド | なし |
長さ | 326mm(114mm フランジから先端) |
