汎用3軸磁気センサ
Mag-03
汎用3軸フラックスゲート磁気センサ
Mag-03 3軸磁気センサは、低ノイズで温度安定性に優れている小型のセンサです。円筒型、三軸が独立したセンサ、水深2000mまでと様々な用途に使用可能なセンサを取り扱っています。磁気センサと共に電源ユニットやデータ収録側的などの測定器と共に使用できます。センサと共に使用できるケーブルは標準5mですが、最大600mまで延長できます
主な仕様
| センサ仕様 | |
|---|---|
| 測定範囲 | ±70µT, ±100µT, ±250µT, ±500µT, ±1000µT |
| ノイズレベル | スタンダードノイズ <10pTrms√Hz(@1Hz) |
| 帯域幅 | DC-3kHz(-3dB) – 3軸独立型は5kHz(-3dB)まで可能。 |
| スケーリングエラー | <±0.5% |
| 直交度エラー | <±0.5°(Mag-03MSとMag-03MSESは<0.1°) |
| リニアリティエラー | <±0.0015% |
| 電気的仕様 | |
| 供給電圧 | ±12-±17V |
| アナログ出力 | ±10V |
| 出力インピーダンス | 10Ω |
Mag-03シリーズ対応環境及び機械的仕様

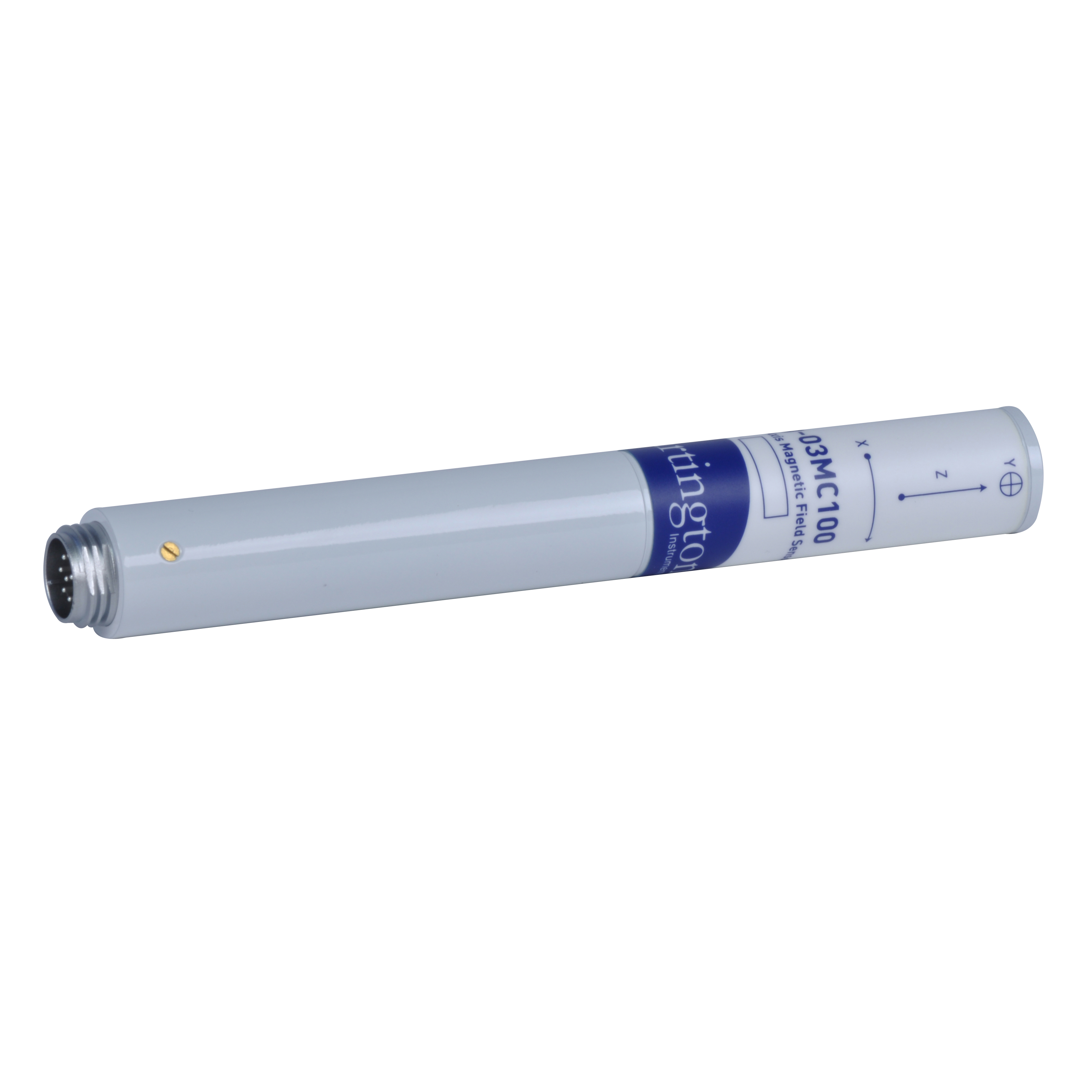

| Mag-03MC (円筒型) | |
|---|---|
| 使用温度 | -40°Cから+70°C |
| 対応環境 | IP51 |
| サイズ | 25(Φ) x 202(l) mm |
| 重量 | 85g |
| エンクロージャ材質 | 強化エポキシ |
| コネクタ | Hirose RM15TRD10P |
| Mag-03MCFL (コネクタなし) | |
| 使用温度 | -40°Cから+70°C |
| 対応環境 | IP51 |
| サイズ | 25(Φ) x 211(l) mm |
| 重量 | 80g |
| エンクロージャ材質 | 強化エポキシ |
| コネクタ | リード線通常長さ500mm (5000mmまで延長可) |
| Mag-03MCT (チタン製) | |
| 使用温度 | -40°Cから+70°C |
| 対応環境 | IP51 |
| サイズ | 25(Φ) x 202(l) mm |
| 重量 | 95g |
| エンクロージャ材質 | チタン |
| コネクタ | Hirose RM15TRD10P |
| Mag-03MCTP (エレクトロニクス・センサ分離型) | |
| 使用温度 | -40°Cから+70°C |
| 対応環境 | IP51 |
| サイズ | エレクトロニクス: 25(Φ) x 115(l) mm センサ: 20(Φ) x 54(l) mm センサーエレクトロニクス間のケーブル: 1000mm(5000mmまで延長可) |
| 重量 | 80g |
| エンクロージャ材質 | センサ: 強化エポキシ エレクトロニクス: アルミニウム合金 |
| コネクタ | Hirose RM15TRD10P |
| Mag-03MCUP (アンパッケージド) | |
| 使用温度 | -40°Cから+70°C |
| 対応環境 | アンパッケージド |
| サイズ | エレクトロニクス: 21(w) x 12(h) x 80(l) mm センサ: 20.9(Φ) x 56(l) mm センサーエレクトロニクス間ケーブル: 長さ610mm (5000mmまで延長可) |
| 重量 | 80g |
| エンクロージャ材質 | センサ: 強化エポキシ |
| コネクタ | リード線500mm(5000mmまで延長可) |
| Mag-03IE (3軸独立タイプ) | |
| 使用温度 | -40°Cから+70°C |
| 対応環境 | IP51 |
| サイズ | エレクトロニクス: 25(Φ) x 115(l) mm センサ: 8(Φ) x 30(l) mm センサ・エレクトロニクスケーブル: 750mm(5000mmまで延長可) |
| 重量 | 80g |
| エンクロージャ材質 | エレクトロニクス: アルミニウム合金 センサ: アルミニウムの筒 |
| コネクタ | Hirose RM15TRD10P |
| Mag-03IEHV (3軸独立、高真空) | |
| 使用温度 | -40°Cから+70°C |
| 対応環境 | 高真空中内 |
| サイズ | エレクトロニクス: 25(Φ) x 115(l) mm センサ: 6.5(Φ) x 30(l) mm 内部のケーブル: 1100mm (最大5000mmまで延長可) 外部のケーブル: 140mm |
| 重量 | 80g |
| エンクロージャ材質 | エレクトロニクス: アルミニウム合金 センサ: ガラスチューブ |
| コネクタ | Hirose RM15TRD10P |
| Mag-03IEv1 (3軸独立、D-sub 9pin) | |
| 使用温度 | -40°Cから+70°C |
| 対応環境 | IP51 |
| サイズ | エレクトロニクス: 25(Φ) x 105(l) mm センサ: 8(Φ) x 30(l) mm センサ・エレクトロニクス間ケーブル: 750mm (最大5000mmまで延長可) |
| 重量 | 80g |
| エンクロージャ材質 | エレクトロニクス: アルミニウム合金 センサ: アルミニウム筒 |
| コネクタ | 9-way ‘D’ タイプコネクタ |
| Mag-03IEv2 (3軸独立、D-sub 25pin) | |
| 使用温度 | -40°Cから+70°C |
| 対応環境 | IP51 |
| サイズ | エレクトロニクス: 25(Φ) x 105(l) mm センサ: 8(Φ) x 30(l) mm センサ・エレクトロニクス間ケーブル: 750mm (最大5000mmまで延長可) |
| 重量 | 80g |
| エンクロージャ材質 | エレクトロニクス: アルミニウム合金 センサ: アルミニウム筒 |
| コネクタ | 25-way ‘D’ タイプコネクタ |
主なアプリケーション
- 地磁気や環境磁場の測定。
- 電子顕微鏡などのアクティブシールド用フィードバック。
- パッシブ型シールドの評価測定。
- 方位検出。
- 磁気シグネチャー及び防衛関連システム。
- 地球探査。
