磁場及び磁性計測 Magnetic Measurements
低電力磁気センサ

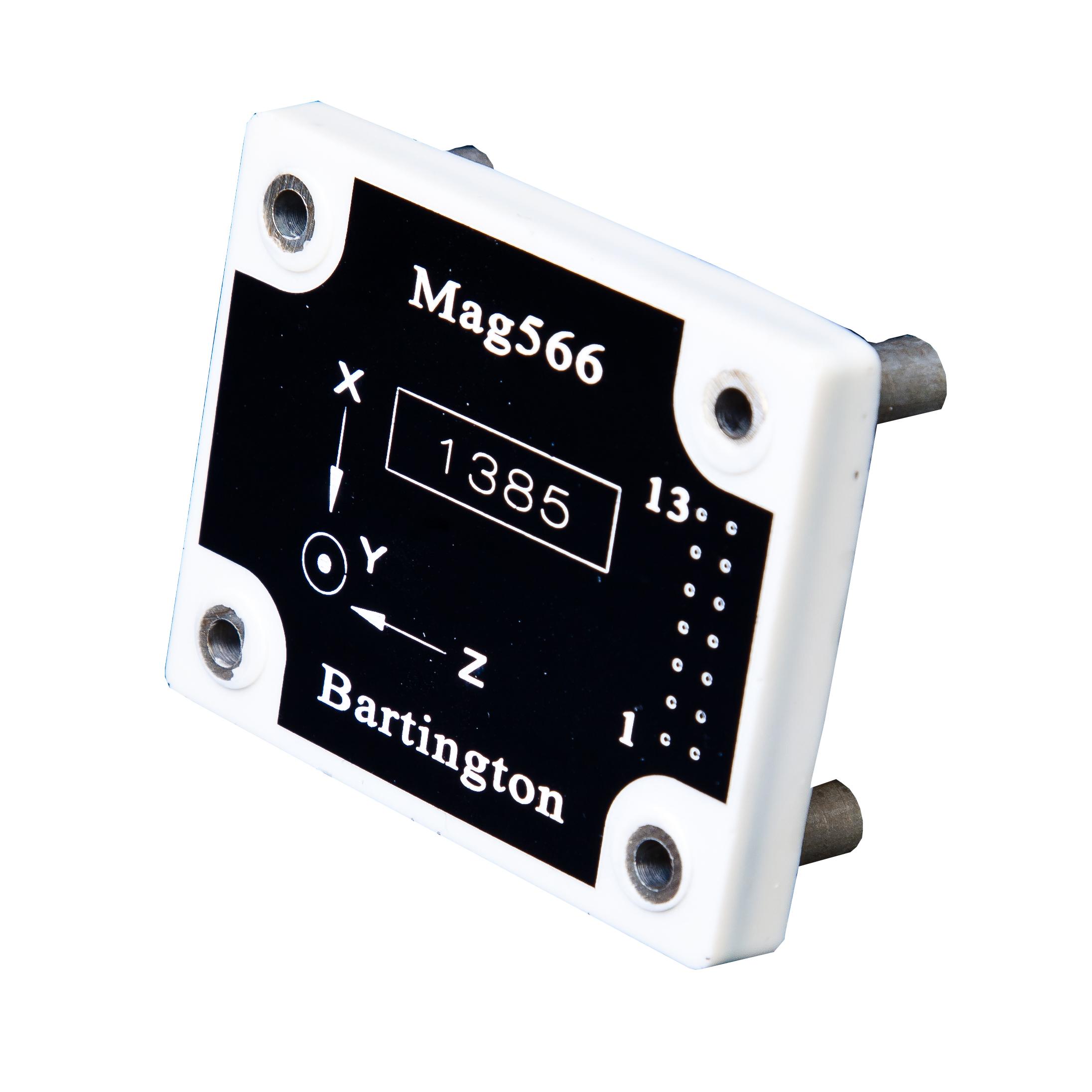

Mag566

低消費電力組込センサ

Mag566は低価格組込用の低消費電力磁気センサです。測定範囲は±100µT、周波数領域はDCから35Hzです。
低価格でアンパッケージドのセンサであり消費電力が20mWと少ないため、多くのセンサのアレーとしての使用や車両が工業用プラントなどの組み込みに適しています。また、耐温度性がよいので陸上での監視や方位検出にも使用されます。
。
主な仕様
センサ | |
---|---|
測定範囲 | ±100µT |
帯域幅(-3dB) | 30-40Hz |
ノイズレベル | 200pTrms√Hz(@1Hz) |
スケーリング | 45µV/nT |
オフセット | ゼロ磁場にて最大±500nT |
スケーリングエラー | ±3% |
直交度エラー | 最大±2° |
リニアリティ | <50ppm |
メカニカル | |
プローブサイズ(w x h x d) | 42 x 20 x 52mm |
重量 | 27g |
コネクタ | 14way, Samtec MTSW-107-08-S-D-340 |
エレクトリカル | |
供給電圧 | ±4.8Vから±5.2V(最大5.5V) |
消費電流 | 不活動時±2(±0.4)mA 最大1.5mA/100µT(外部磁場) |
主なアプリケーション
- 通行車両モニター・探知。
- 方位検出。
