高温用磁気センサ

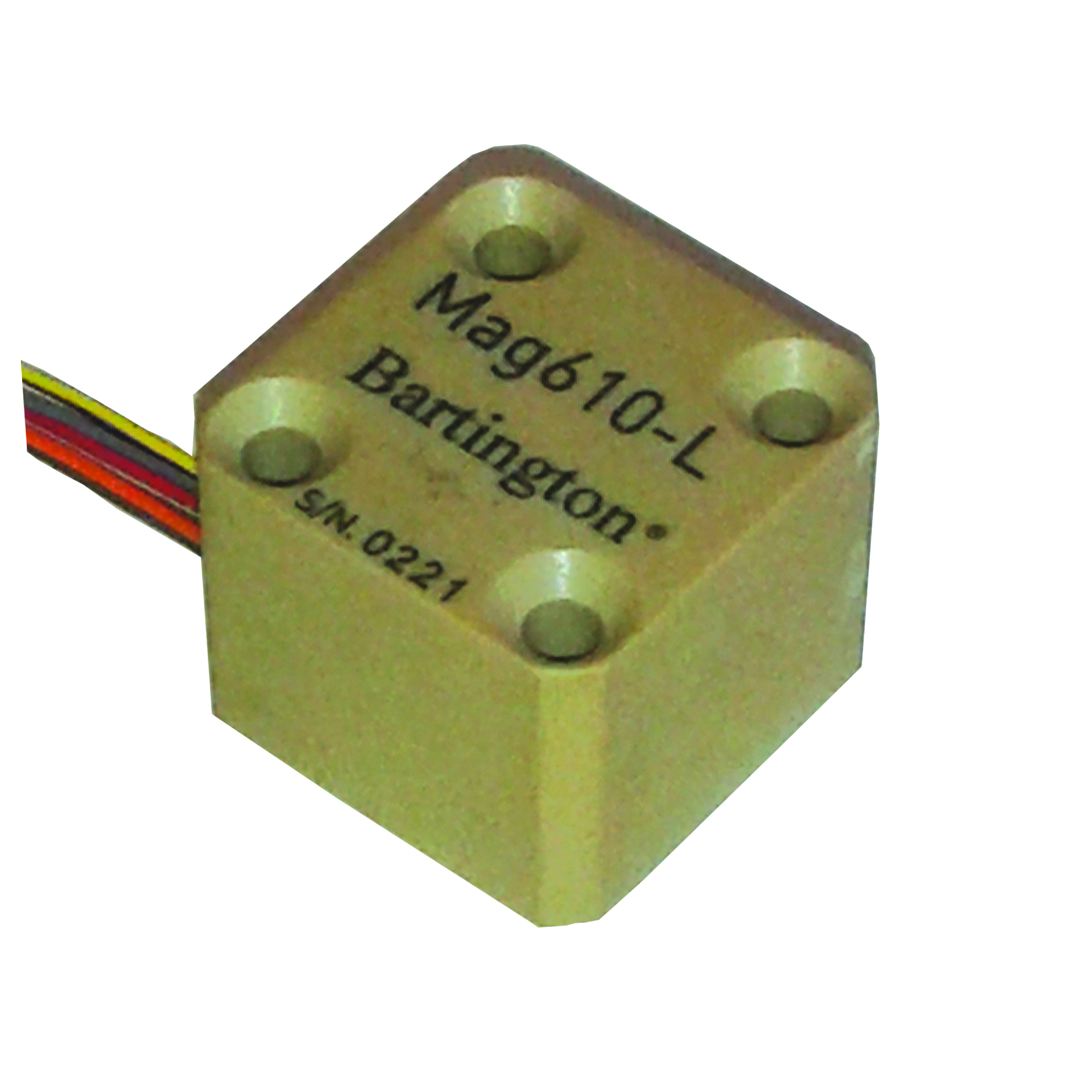

Mag610/611
高温用磁気センサ
Mag610は175°C、Mag611は215°Cまで対応する磁気センサです。耐衝撃・耐振動のデザインで、IP68の規格に対応しますプローブの大きさが23mm3と小型で組込に適しています。
室温でのパッケージド及びアンパッケージドのエレクトロニクスを合わせて取り扱っています。
主な仕様
| センサ | |
|---|---|
| 軸数 | 3軸 |
| 帯域幅(-3dB) | 100Hz |
| ノイズレベル | ベーシック: <1nTrms√Hz(@1Hz) スタンダード: <300pTrms√Hz(@1Hz) ローノイズ: <30pTrms√Hz(@1Hz) (Mag610のみ) |
| スケーリングエラー | ±5%(@25°C) |
| オフセット | 最大±500nT(@25°C) ±1000nT(@215°C) – 100µTにてエレクトロニクス部調整時) |
| 直交度エラー | 最大<2° |
| リニアリティエラー | 0.005% |
| 周波数レスポンス | DC-10Hzにて<1% |
| 対応環境 | |
| 使用温度 | Mag610: 0-175°C Mag611: 0-215°C |
| 使用圧力 | 最大3bar |
| 耐衝撃 | 1.3ms, 150G |
| 機械的仕様 | |
| センササイズ | 23(h) x 23(w) x 21.4(l) mm |
| 重量 | 25g |
| エレクトロニクス*(オプション) | |
| 測定範囲 | ±100µT(プローブと共に校正した場合) |
| アナログ出力 | ±10V |
| 帯域幅(-3dB) | DC-500Hz |
| 使用温度 | −40°Cから+70°C |
| 供給電圧 | ±12.5 から ±15.5V |
*エレクトロニクスはパッケージ化されたものとアンパッケージドのものがあります。
主なアプリケーション
- 傾斜堀り。
- ドリル中の測定。
- 耐ショック、耐温度性が要求されるアプリケーション。
