汎用3軸磁気センサ
Mag612

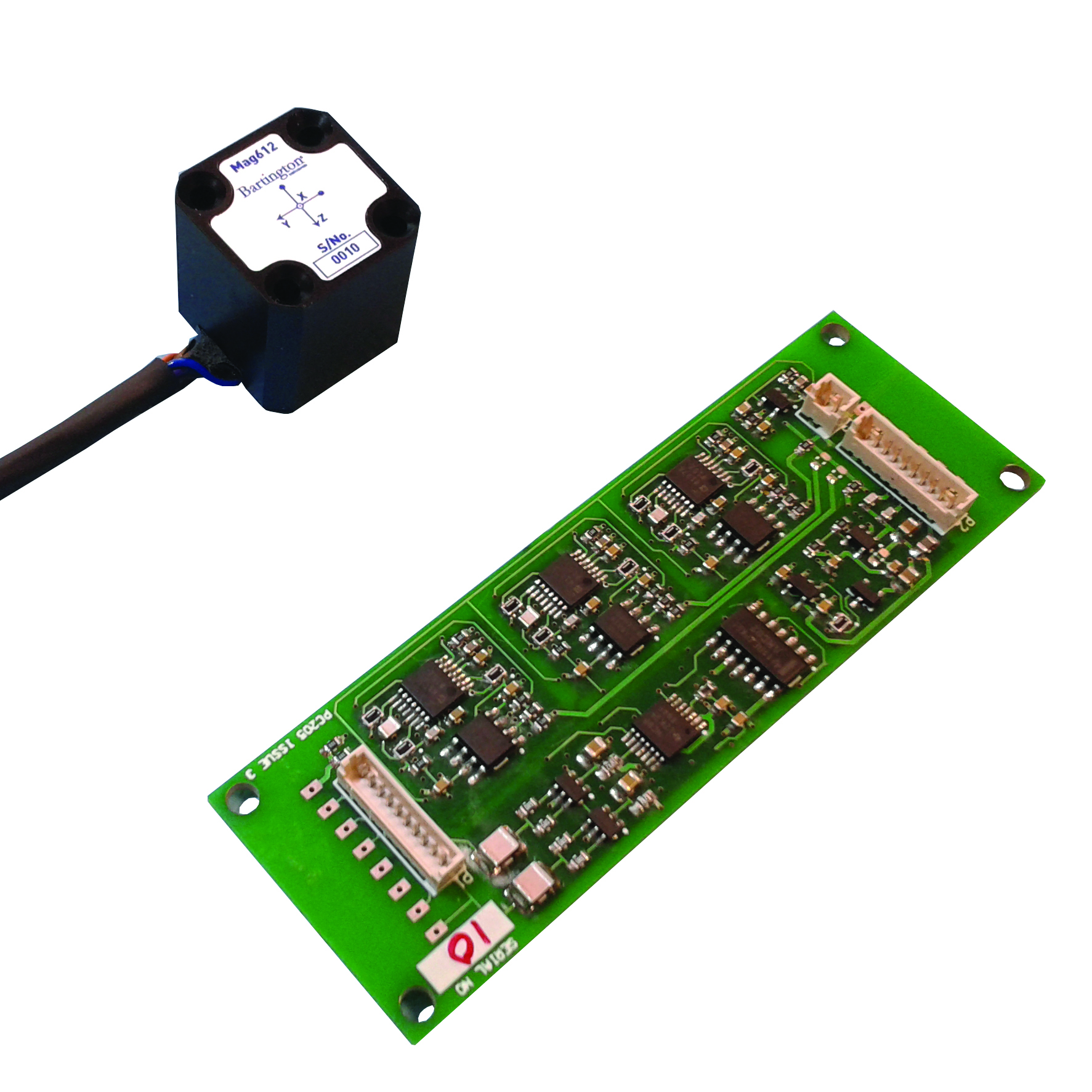

プローブエレクトロニクス部分離型センサ
Mag612は、フラックスゲートプローブとエレクトロニクス部が分離したセンサで、センサとエレクトロニクス部を最大3mまで離して設置できます。
プローブのみの購入やエレクトロニクス部がパッケージに入った形、アンパッケージドの形でも購入可能です。
主な仕様
| Mag612プローブ | |
|---|---|
| 測定範囲 | ±90µT(メーカーエレクトロニクスと共に使用した場合) |
| 帯域幅(-3dB) | DC-3kHz |
| ノイズレベル | 10-20pTrms√Hz(@1Hz, 25°C) |
| スケーリング | 89mV/µT |
| オフセット | 最大±100nT(@25°C) |
| スケーリングエラー | ±0.5%(@25°C) |
| 直交度エラー | <0.5° |
| リニアリティエラー | 0.0015% |
| 周波数レスポンス | アンプリチュードエラー<5%(DC-1kHz) |
| 励起最大電圧値 | <20mV(pk-pk)@15.625kHz |
| プローブサイズ | 20x20x20mm (±0.1mm) |
| プローブ重量 | 72g ±7.5g |
| エレクトロニクス部サイズ | 30x90mm (±0.1mm) |
| エレクトロニクス部重量 | 12g ±1.5g |
| エレクトリカル | |
| 供給電圧 | ±11 – 15V |
| アナログ出力 | ±8V(シングルエンド) |
| 出力インピーダンス | 10Ω |
主なアプリケーション
- OEM組込。
