防衛用磁気センサ

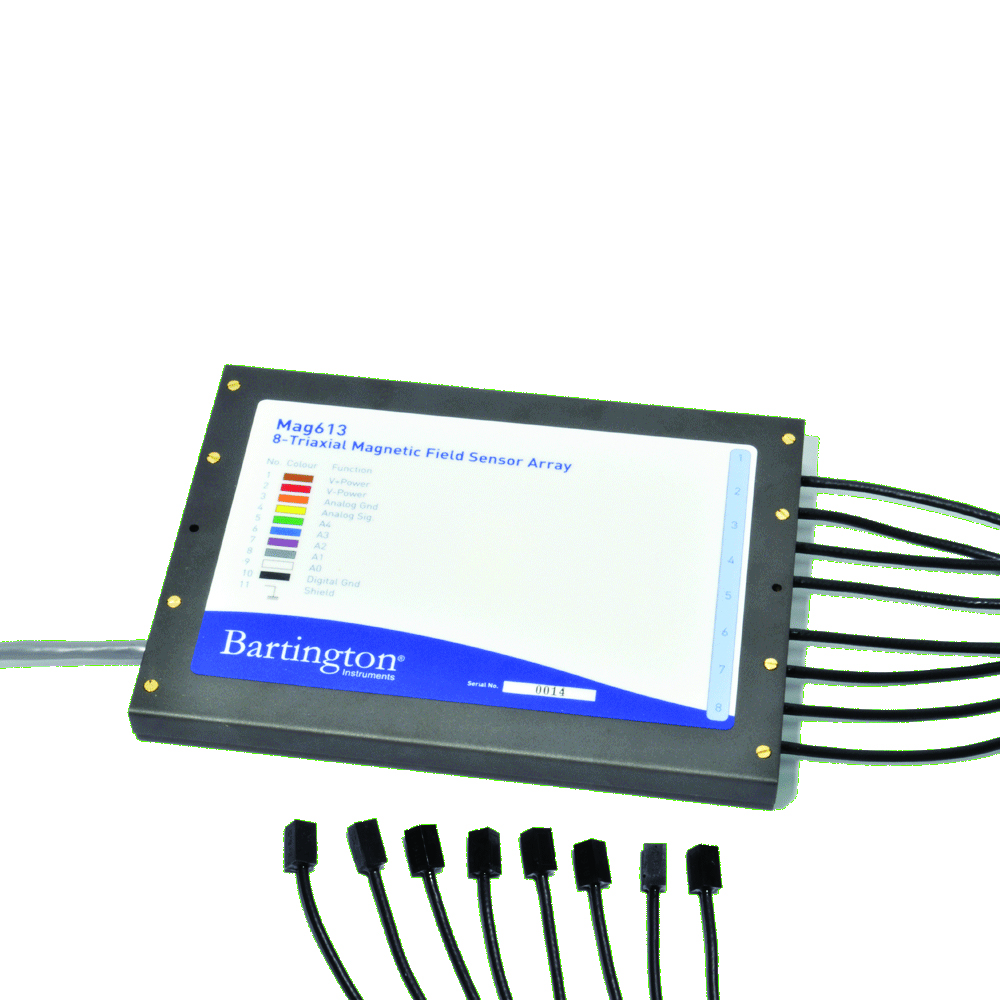

Mag613

フラックスゲート磁気センサアレイ

Mag613は8つの小型3軸磁気センサが入ったアレーです。Mag613アレーは、石油タンクの500mの深さ、圧力5barで対応できる仕様になっています。センサは3mの長さのケーブルで電源や回路等が入ったエレクトロニクスにつながっています。
主な仕様
センサ仕様 | |
---|---|
軸数 | 3軸 |
測定範囲 | ±300µT, ±500µT |
帯域幅(-3dB) | 6Hz |
ノイズレベル | <0.5nTrms√Hz(@1Hz) |
スケーリング | 33mV/µT(300µT) 20mV/µT(500µT) |
オフセット | ±250nT(500µT) |
スケーリングエラー | ±2.5% |
直交度エラー | ±3°C |
対応環境 | |
使用温度 | -10°Cから+40°C |
対応圧力 | <50bars |
機械的仕様 | |
センササイズ | センサ部: 8(w) x 8(h) x 15(l) mm エレクトロニクス部: 180(w) x 140(h) x 21(l) mm |
重量 | 1.7kg |
主なアプリケーション
- 海中の磁気シグネチャーの分析。
