高温用磁気センサ

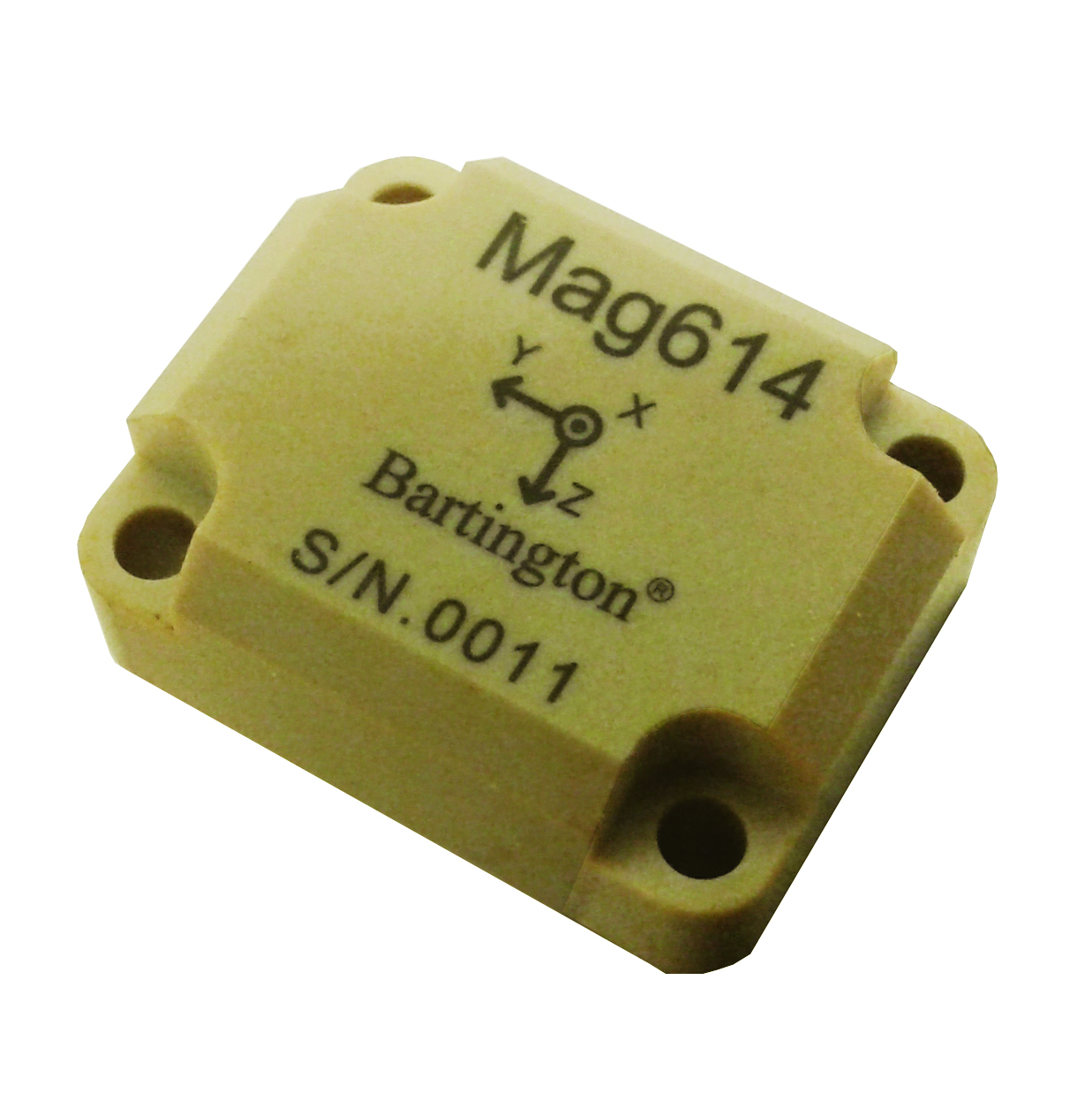

Mag614
高温用小型磁気センサ
Mag614はMag610より小型(25x10x20mm)で、組込をより容易にした磁気センサです。最大175°Cで使用できるセンサです。また、センサと共に使用する室温で使用できるエレクトロニクス等を取り扱っています。
主な仕様
| センサ仕様 | |
|---|---|
| 軸数 | 3軸 |
| 帯域幅(-3dB) | 3kHz |
| ノイズレベル | <300pTrms√Hz(@1Hz) |
| スケーリングエラー | ±5%(@25°C) |
| オフセット | 最大±500nT(@25°C) – 100µTにてエレクトロニクス部調整時) |
| 直交度エラー | 最大<3° |
| リニアリティエラー | 0.005% |
| 周波数レスポンス | DC-1kHzにて<5% |
| 対応環境 | |
| 使用温度 | 0°Cから+215°C |
| 使用圧力 | 最大3bar |
| 耐衝撃 | 1.3ms, 150G |
| 機械的仕様 | |
| センササイズ | 24.7(h) x 19.7(w) x 11(l) mm |
| 重量 | 7.5g |
| アンパッケージドエレクトロニクス(オプション) | |
| 測定範囲 | ±100µT(プローブと共に校正した場合) |
| アナログ出力 | ±10V |
| 使用温度 | −40°Cから+65°C |
| 供給電圧 | ±11 から ±15.5V |
主なアプリケーション
- 傾斜堀り。
- ドリル中の測定。
- 耐ショック、耐温度性が要求されるアプリケーション。
