磁場及び磁性計測 Magnetic Measurements
1軸磁気センサ

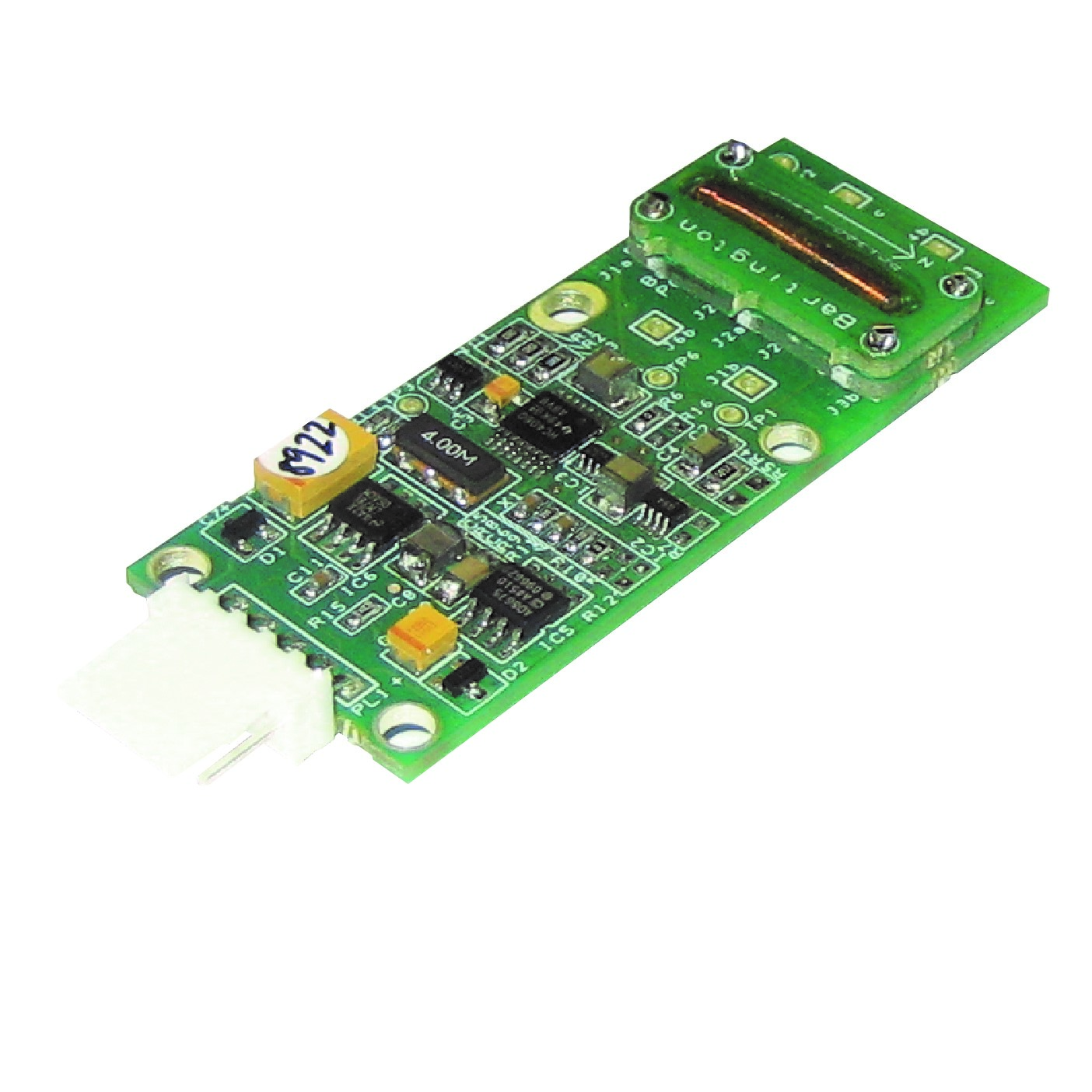

Mag646/710
組込型1軸磁気センサ
Mag646の一軸磁気センサは、低価格小型で組込に適したアンパッケージドの1軸センサです。静的またはAC磁場を最大1mTまで測定でき、OEMでのアプリケーションに適しています。
Mag710はローパスフィルターが入っていることが特徴で、武器を持った人を検知するなどゆっくりと動く物体の検知に適しています。
主な仕様
| センサ仕様 | |
|---|---|
| 軸数 | 1軸 |
| 測定範囲 | ±100µT、±500µT、±1000µT |
| 帯域幅(-3dB) | 1kHz |
| ノイズレベル | 10-20pTrms√Hz(@1Hz) |
| スケーリング | ±100µTレンジ: 100mV/µT ±500µTレンジ: 20mV/µT ±1000µTレンジ: 10mV/µT |
| オフセット | ゼロ磁場にて±100nT |
| スケーリングエラー | ±5% |
| リニアリティエラー | 0.01% |
| 環境的仕様 | |
| 使用温度 | -20°Cから+70°C |
| 機械的仕様 | |
| サイズ | 7(w) x 25(h) x 76(l) mm |
| 重量 | 10g |
| コネクタ | Molex 22-05-7058 0.1″ コネクタ5pin |
| 電気的仕様 | |
| 供給電圧 | ±12V-±17V |
| アナログ出力 | ±10V |
| 出力インピーダンス | 10Ω |
主なアプリケーション
- セキュリティシステムへの組込。
- 磁性体探知。
- 交通量モニター。
