低電力磁気センサ

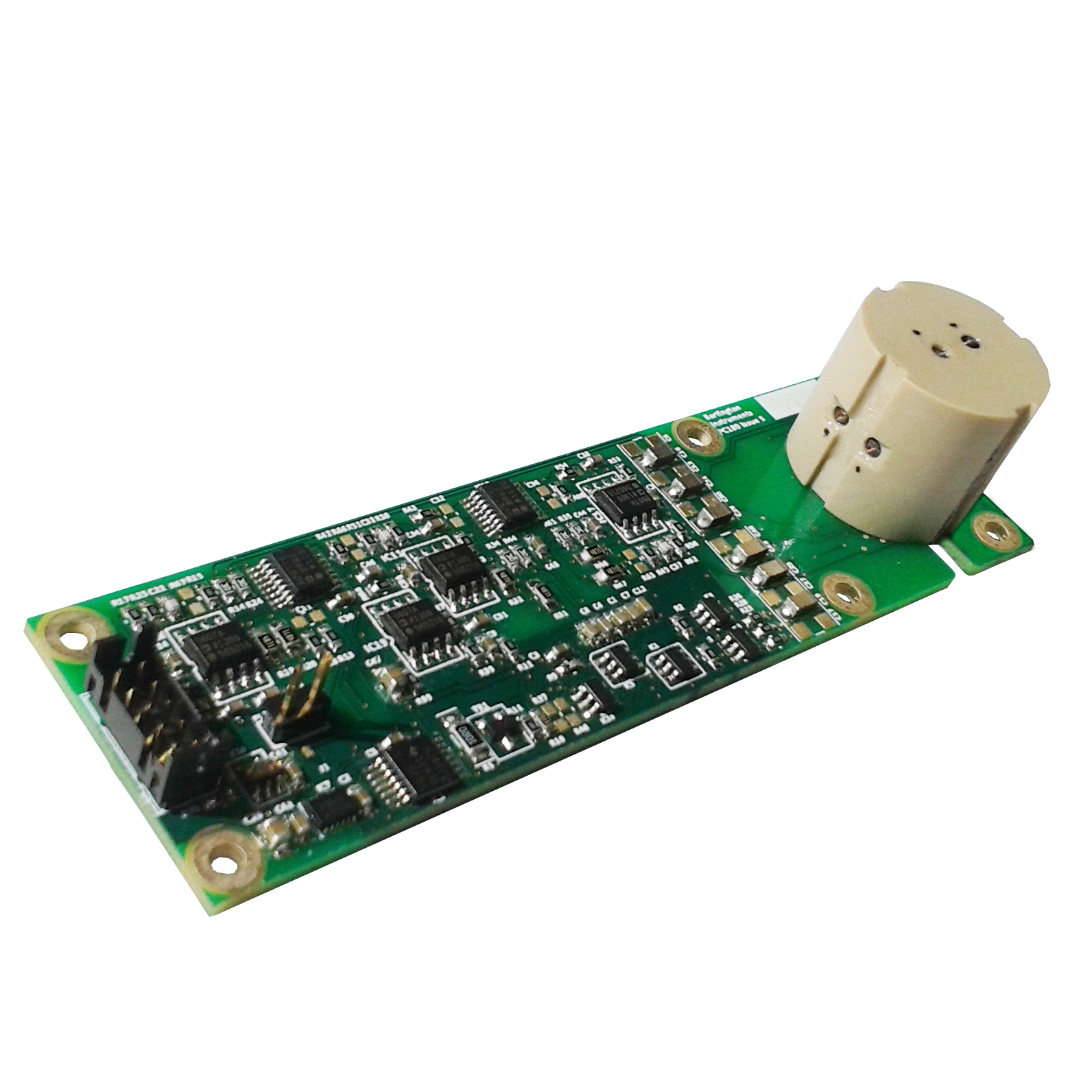

Mag651
組込用低消費電力軸磁気センサ
Mag651は、消費電流が通常状態で<2.3mAと低いため、監視用や境界セキュリティのアプリケーション用での使用されています。アンパッケージドであるため、OEM・組込の用途に適しています。
主な仕様
| センサ | |
|---|---|
| 測定範囲 | ±60µT |
| 帯域幅(-3dB) | >30Hz |
| ノイズレベル | >10-20pTrms√Hz(@1Hz) |
| スケーリング | 50mV/µT |
| オフセット | ゼロ磁場にて±100nT |
| スケーリングエラー | ±0.5% @DC |
| 直交度エラー | <1°エラー |
| 周波数レスポンス(DCにて<5%の誤差) | ±0.5% @DC |
| メカニカル | |
| サイズ(w x h x l) | 29 x 25 x 100mm |
| 重量 | 20g |
| エレクトリカル | |
| 供給電圧 | +3.5から+15V |
| アナログ出力 | ±3V |
| 出力インピーダンス | 通常20Ω |
主なアプリケーション
- 通行車両モニター・探知。
- 遠隔地での磁場測定。
- 多くのセンサを使っての磁場測定。
