1軸磁気センサ

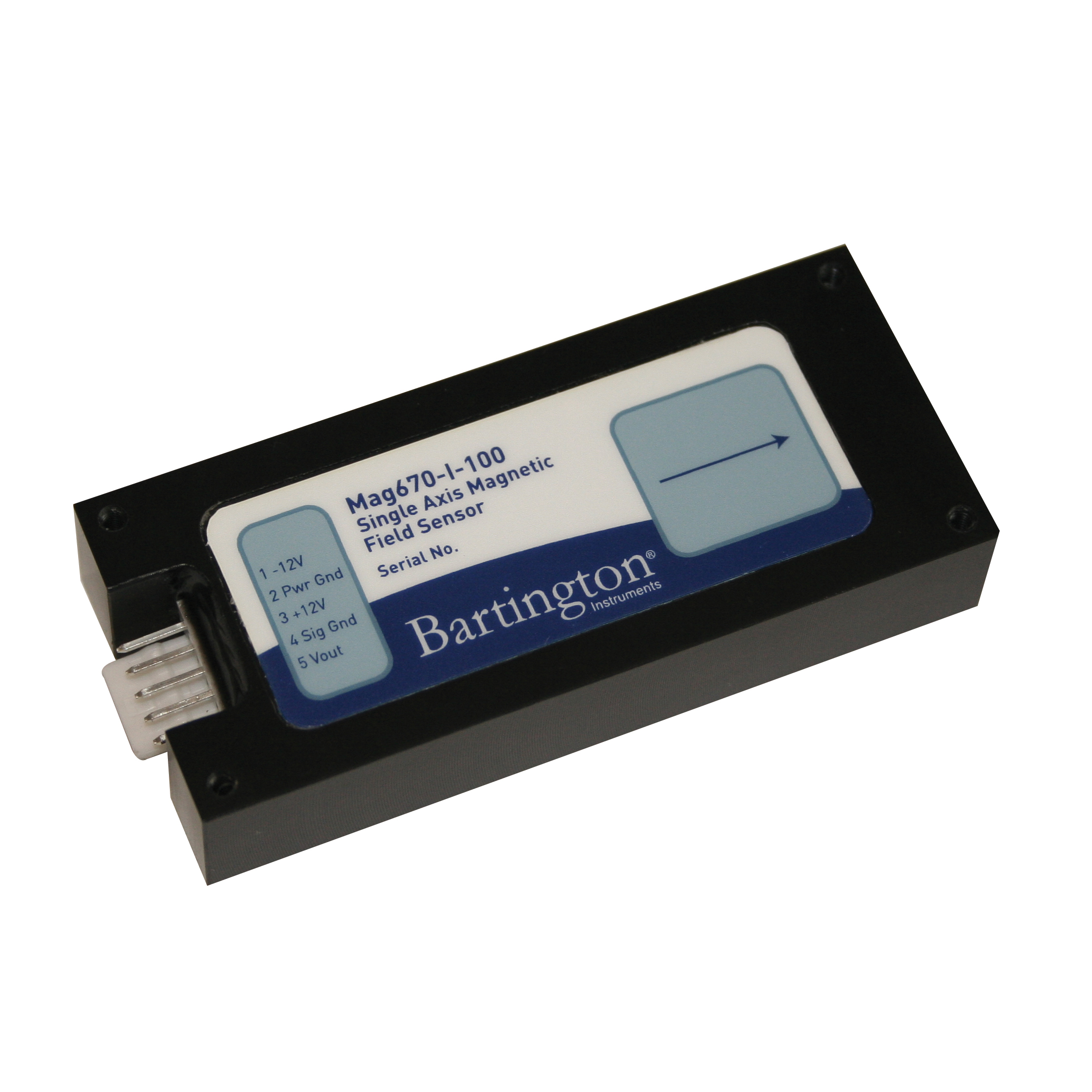

Mag670
低価格パッケージド磁気センサ
Mag670は低価格で小型の一軸磁気センサです。センサの向きにより2タイプあります。測定範囲は±100µT、±500µT、±1000µTの3タイプあります。バーティントン社のPSU電源ユニットやMagmeter 電源・表示ユニット、SCU1シグナルコンディショニングユニットなどと共に使用できます。
主な仕様
| センサ仕様 | |
|---|---|
| 軸数 | 1軸 |
| 測定範囲 | ±100µT、±500µT、±1000µT |
| 帯域幅 | DC-1kHz(-3dB) |
| ノイズレベル | >10-≤20pTrms√Hz(@1Hz) |
| スケーリング | ±100µTレンジ: 100mV/µT ±500µTレンジ: 20mV/µT ±1000µTレンジ: 10mV/µT |
| オフセット | ゼロ磁場にて±100nT |
| スケーリングエラー | ±5% |
| リニアリティエラー | 0.01% |
| 環境的仕様 | |
| 使用温度 | -20°Cから+70°C |
| 機械的仕様 | |
| サイズ | 80 x 35 x 15mm |
| 重量 | 60g |
| コネクタ | Molex 22-05-7058 0.1″コネクタ 5pin |
| 軸数 | 1軸 |
| 電気的仕様 | |
| 供給電圧 | ±11Vから±17V DC |
| アナログ出力 | ±10V |
| 出力インピーダンス | 通常10Ω |
主なアプリケーション
- セキュリティシステムの組込。
- 磁性体の探知。
- 交通量モニター。
