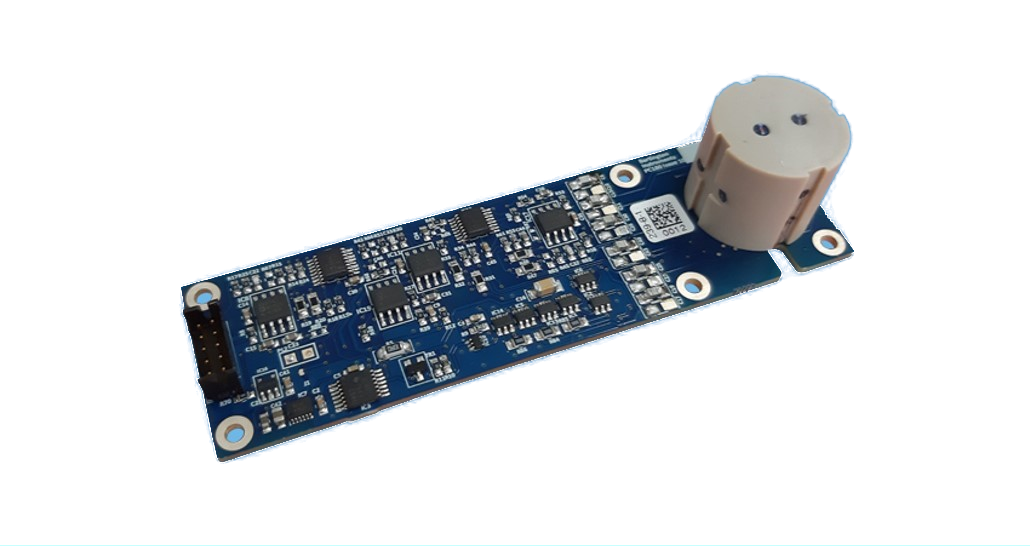

低電力磁気センサ

Mag900/Mag901

Mag900/Mag901

狭ノイズ

ノイズ幅が狭く高感度の3軸磁気センサです。消費電力が小さいため、モニタリングや境界におけるセキュリティ探知のアプリケーションでの使用に適しています。

主な仕様

センサ
測定範囲 ±60µT、±100µT
帯域幅(DCより<5&) Mag900: DC-10Hz
Mag901: DC-500Hz
ノイズレベル 標準: 10-25pTrms√Hz(@1Hz)
低ノイズ: ≤10pTrms√Hz(@1Hz)
オフセット ゼロ磁場にて最大±100nT
スケーリングエラー ±0.002%
直交度エラー 最大±1°
メカニカル
プローブサイズ 29 x 25 x 100mm
重量 20g
コネクタ Hirose DF11-10DP-2DSA(01)
取り付け穴 6 x Φ2.7mm
エレクトリカル
供給電圧 4.5V-15V
消費電流 ゼロ磁場にて<5mA
50µTの磁場にて+1mA



主なアプリケーション

  • 通行車両の検知。
  • 金属をもった人の検知。
  • 遠隔地での磁場測定。
  • 複数のセンサでの磁気の範囲の測定。
