極低温クライオスタット Cryostat

無冷媒低振動光学用クライオスタット

Omniplex-LV

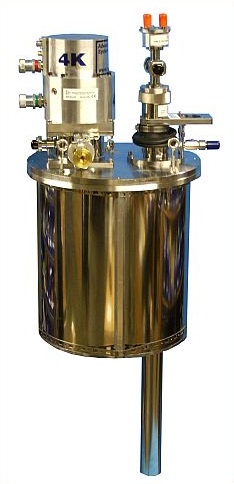

Omniplex-LV

トップローディング型無冷媒クライオスタット

Omniplex-LVは、クライオクーラーにトップローディングタイプの真空シュラウドを組み合わせ、且つ低振動のクライオスタットです。ソフトラバーベローズと熱交換ヘリウムガスを用いて、コールドヘッドチップと試料スペースを分離し、Displex-LVと同等の3-5nmの振動レベルが可能です。

OmniplexがDisplexシリーズと異なる点は、トップローディング方式により冷凍機を停止することなく素早い試料交換が可能であり、試料スペースにヘリウムガスが導入可能であるため試料を均一に冷却し、試料中に温度勾配ができにくくなることです。

最低温度及び冷却能力の異なるGM冷凍機をご選択頂ける他、サンプルホルダ(16種類以上)、光学窓(12種類以上)、配線導入ポート、内部配線、温度センサー、ヒーター組込、温度コントローラや真空排気ラインなども自由に選択可能です。
極低温から高温まで連続して測定することができる450Kオプションや800Kオプションもあります。
大幅なカスタマイズも可能ですので気軽にお問い合わせください。

主な仕様

最低温度(試料部) 6K-12K(冷凍機と窓の有無などに依存)
冷却能力 冷凍機に依存
温度安定性 0.1 K
試料空間 直径: 49mmまたは36mm, 高さ:47-190mm
光学アクセス 4面可能、参考:クリアビュー17mm径(inner) F1.9

ダウンロード

メーカーサイト

主なオプション、アップグレード

  • VSMアダプター
  • ロードロック用ゲートバルブ
  • 高温オプション(800K, 450K)
  • 各種配線
  • 各種光学アクセス
