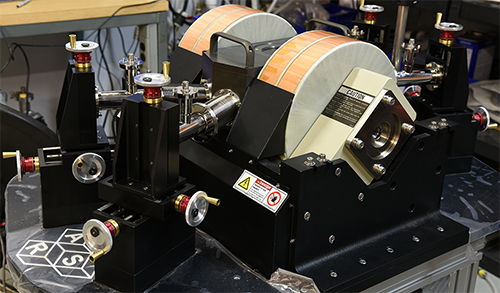

PS-CC-EM
無冷媒極低温プローブステーション
PS-CC-EMは、試料を極低温まで冷却し、最大6本のマイクロマニュピレータを装備することができるクロースドサイクルのクライオスタットです。1インチのテストエリアがあり、1µm以下の振動レベルの試料テーブルが標準装備されています。高周波用またはDC/低周波用プローブが選択可能、7:1ズームモニターをが付属します。
電磁石により最大0.6Tの磁場中の測定が可能です。光学窓、配線導入ポート、内部配線、温度センサー、ヒーター組込、温度コントローラや真空排気ラインなども自由に選択可能です。
主な仕様
| 試料ステージ最低温度 | 7K(DE-210SF), 10K(DE-204PF), 13K(DE-204AF) |
|---|---|
| 最低温度 | 350K, 500K(オプション), 800K(オプション) |
| 試料ホルダー | 接地または絶縁（オプション)、1″サイズ正方形 |
| 最大磁場 | 0.6T(横方向) |
| プローブ用ポート | 最大4個 |
| プローブ用ステージ | X軸（軸方向):2″, Y軸（横方向):1″, Z軸（垂直方向):0.5″ |
| プローブ | GSGマイクロ波プローブ40GHz, DC/低周波用プローブ0-100MHz, 光ファイバー |
500Kインターフェース、800Kインターフェースオプション使用時は最低温度が約3K上昇します。
ダウンロード
メーカーサイト
主なオプション、アップグレード
- 電気的特性、高周波数特性、マイクロウエーブ特性
- 超伝導・ ナノスケール電気的特性導
- MEMS
- 量子ドット、量子ワイヤー
