極低温クライオスタット Cryostat
プローブステーション

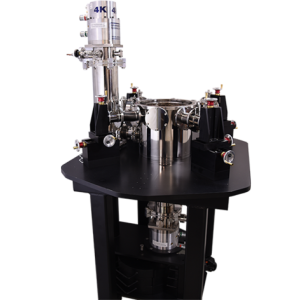

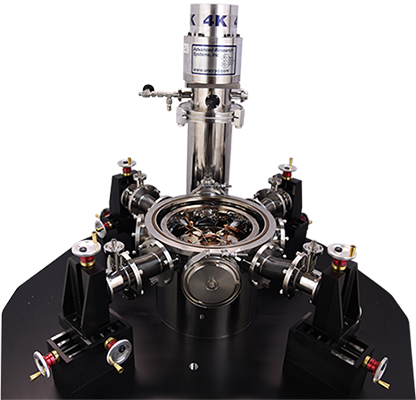

PS-CC-SCM

超伝導マグネット内蔵極低温プローブステーション


PS-CC-SCMは、試料を極低温まで冷却し、最大6本のマイクロマニュピレータを装備することができるクロースドサイクルのクライオスタットです。1インチのテストエリアがあり、1µm以下の振動レベルの試料テーブルが標準装備されています。高周波用またはDC/低周波用プローブが選択可能、7:1ズームモニターをが付属します。
内蔵超電導マグネットは最大3Tの磁場を発生し、光学窓、配線導入ポート、内部配線、温度センサー、ヒーター組込、温度コントローラや真空排気ラインなども自由に選択可能です。
主な仕様
最低温度 | 5K (+/-3T), 5-300K (+/-2.5T) |
---|---|
最大磁場 | +/-3T (+/-30kOe) |
磁場均一性 | 0.5% (10mm径内), 1% (25mm径内) |
冷却時間 | 約5時間 (ARS製DE-210使用) |
プローブ用ポート | 最大6個 |
プローブ用ステージ | X軸(軸方向):2″, Y軸(横方向):1″, Z軸(垂直方向):0.5″ |
プローブ | GSGマイクロ波プローブ40GHz, DC/低周波用プローブ0-100MHz, 光ファイバー |
試料ステージ振動 | 1µm以下 |
ダウンロード
メーカーサイト
主なオプション、アップグレード
- 電気的特性、高周波数特性、マイクロウエーブ特性
- 超伝導・ ナノスケール電気的特性導
- MEMS
- 量子ドット、量子ワイヤー
