極低温クライオスタット Cryostat

プローブステーション

PS-L

PS-L

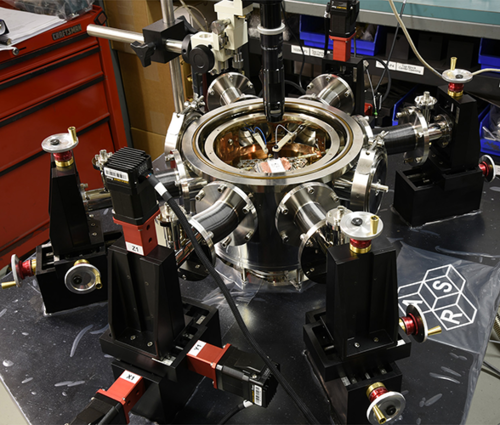

フロークライオスタット式プローブステーション

Displex-PSは、試料を極低温まで冷却し、6本のマイクロマニュピレータを装備することができるフロー式クライオスタットによるプローブステーションです。2インチのテストエリア、2.25インチクリアビューウインドウ、1µm以下の振動レベルの試料テーブルが標準装備されています。複数のプローブ種から選択可能の外、7:1ズームモニターを設置することもできます。

光学窓(12種類以上)、配線導入ポート、内部配線、温度センサー、ヒーター組込、温度コントローラや真空排気ラインなども自由に選択可能です。極低温から高温まで連続して測定することができる500Kオプションや800Kオプションもあります。大幅なカスタマイズも可能ですので気軽にお問い合わせください。




主な仕様

試料ステージ最低温度 4.2K
最高温度 400K, 500K(オプション), 800K(オプション)
試料ホルダー 接地または絶縁(オプション)、バイアス(オプション)、バイアス(ガード付き、オプション)、2.25″サイズ正方形
プローブ用ポート 標準6個(最大8個)
プローブ用ステージ X軸(軸方向):2″, Y軸(横方向):1″又は2″(オプション), Z軸(垂直方向):0.5″
プローブ GSGマイクロ波プローブ40GHz, DC/低周波用プローブ0-100MHz, 光ファイバー

ダウンロード

メーカーサイト

主なオプション、アップグレード

  • 電気的特性、高周波数特性、マイクロウエーブ特性
  • 超伝導・ ナノスケール電気的特性導
  • MEMS
  • 量子ドット、量子ワイヤー
