PSU

電源ユニット

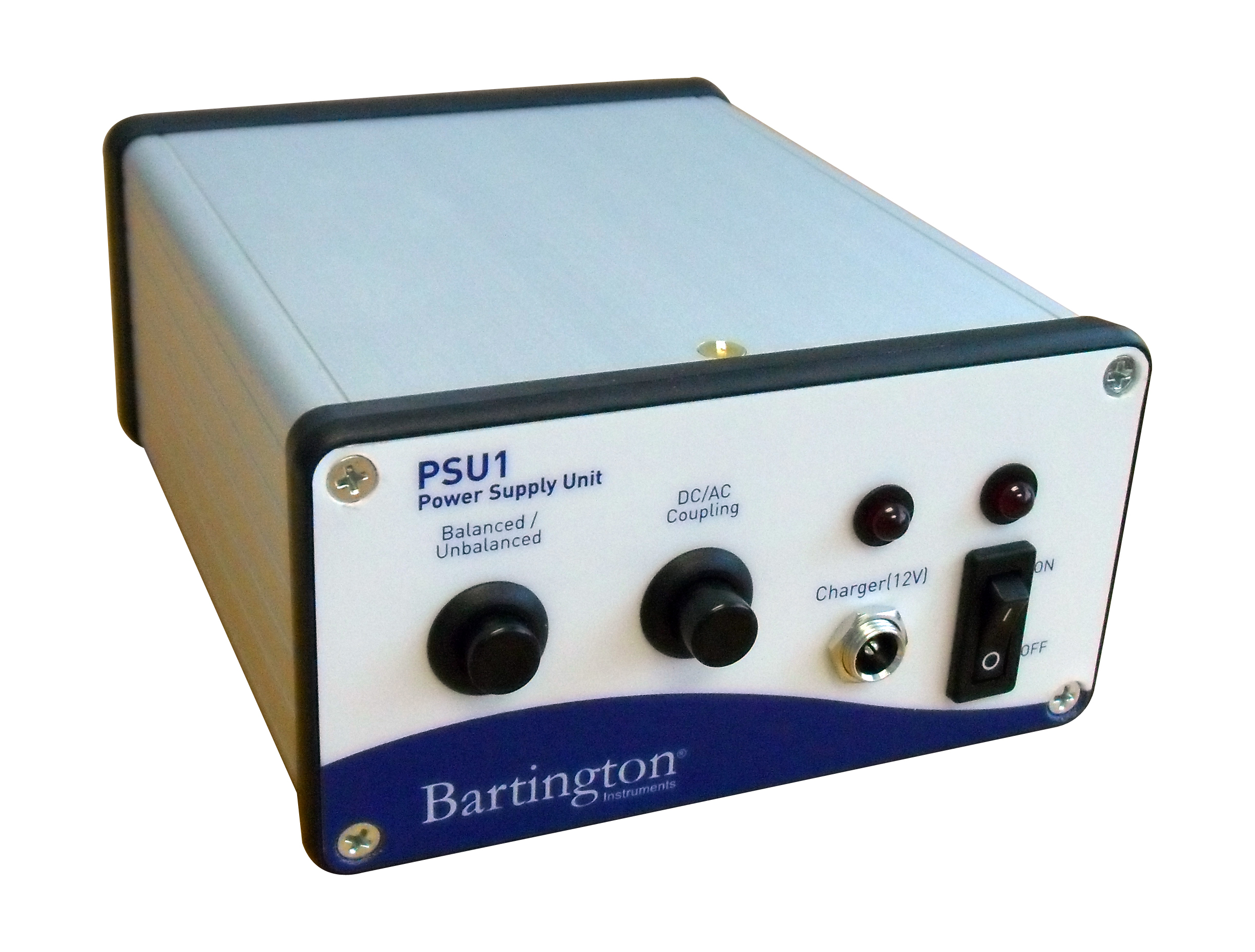

PSU1はBartington社の主な磁気センサと共に使用できる電源ユニットです。ローパスフィルタ(9kHz)は常時適用され、ハイパスフィルター(0.1Hz)はon/off可能です。バッテリーが内蔵されており、電力が供給できない環境でも約8時間充電することなく使用できます。また、バックパネルのBNCコネクタへの接続により、各軸の出力情報を取り出します。
主な仕様
仕様 | |
---|---|
軸数 | 3軸 |
入力電圧 | ±10V |
帯域幅(-3dB) | DC-9.5kHz (DCカップリング) 0.1-9.5kHz(ACカップリング) |
周波数レスポンス | DC-6.5kHz (±2%) |
内部ノイズフロア | <2pTrms√Hz(@1Hz)(バッテリー使用時)) |
リニアリティエラー | 1% |
オフセットエラー | 0.5% |
機械的仕様 | |
サイズ | 106(w) x 65(h) x 148(d) mm |
重量 | 615g |
センサコネクタ | Hirose RM15TRD-10P |
出力コネクタ | BNCコネクタ |
電気的仕様 | |
アナログ出力 | ±10V |
センサへの電源出力 | ±12V; 90mA |
PSUと互換性のあるセンサ
- Mag-03 (汎用3軸)
- Mag-03rc (海中防衛用)
- Mag-13 (ローノイズ3軸)
- Mag690 (低価格3軸)
- Mag648/649 (低電力3軸)
- Mag612 (小型組込3軸)
- Mag619 (ウェアラブル組込用3軸)
- Mag610・Mag611 (高温3軸)
- Mag614 (高温小型3軸)
- Mag639 (広帯域幅3軸)
- Mag646/710 (アンパッケージド1軸)
- Mag670 (低価格1軸)
- Mag678/679 (低消費電力1軸)
