航空宇宙用磁気センサ

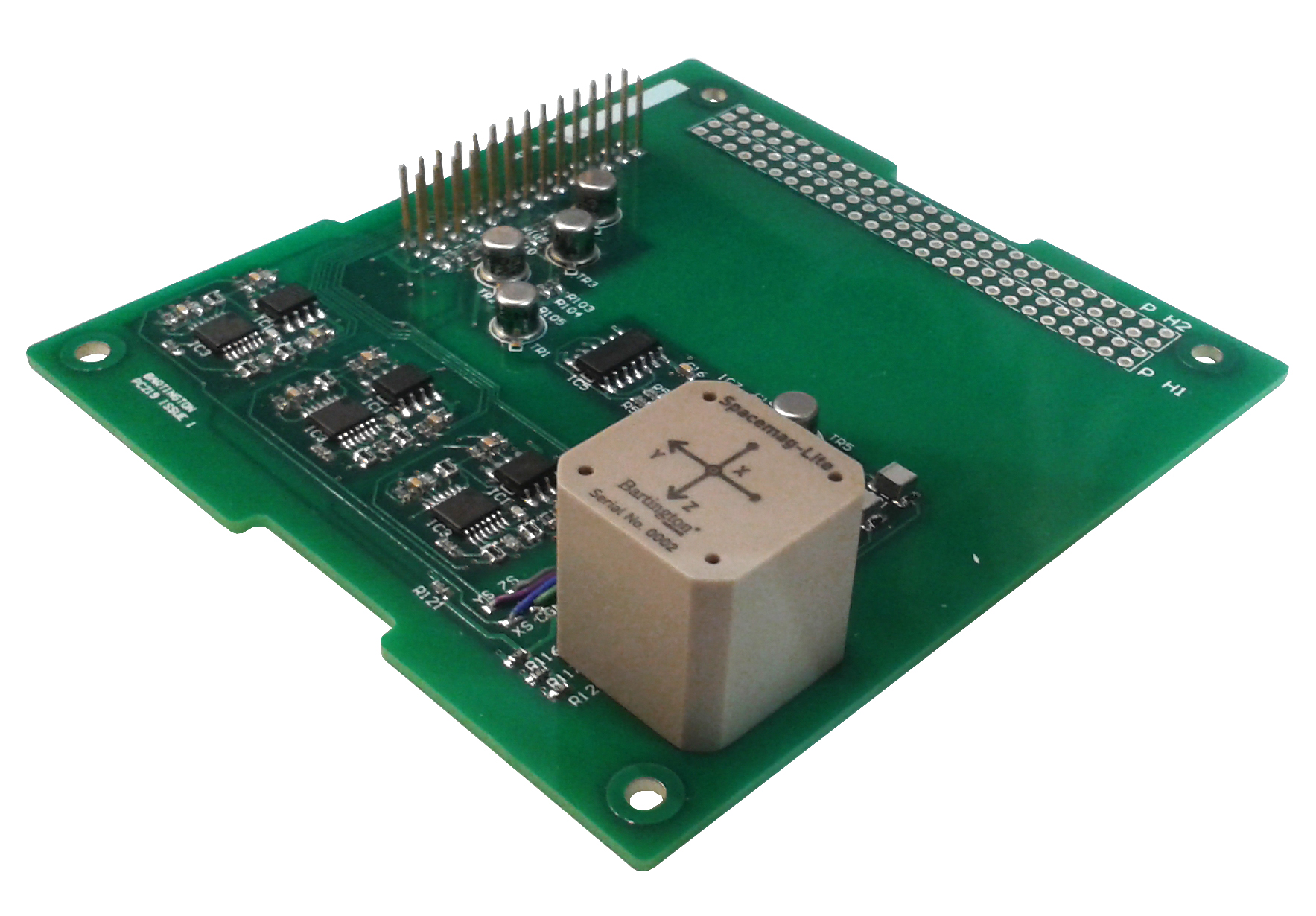

Spacemag-lite
航空宇宙用磁気センサ
Spacemag 磁気センサは、CubasatやLEOミッションのために開発された3軸センサです。25kradまで耐放射線性があります。プローブはエレクトロニクスにの直接据え付けることも2つのパーツにわけての据え付けもできます。プローブエレクトロニクス間のケーブルは最大2mです。
主な仕様
| センサ | |
|---|---|
| 軸数 | 3軸 |
| 測定範囲 | ±60µT |
| 帯域幅(-3dB) | >1kHz |
| ノイズレベル | 10-≤150pTrms√Hz(@1Hz) |
| スケーリング | 50mV/µT |
| オフセットエラー | 最大±100nT |
| 校正エラー | ±0.5%(@DC) |
| 直交度エラー | <0.5° |
| リニアリティエラー | 0.0033% |
| 周波数レスポンス | DC-15Hzにて±5% |
| 対応環境 | |
| 温度 | -55°Cから+65°C TBC |
| 耐放射線量 | 50kRadまで対応。 |
| 機械的仕様 | |
| サイズ | センサ: 20 x 20 x 20 mm (±)、 ケーブル長さ2m エレクトロニクス: 90.2 x 95.9 mm (Pumpkin® CubeSatに適応。) |
| センサ重量 | サイズ: 50g (2mケーブル含む) エレクトロニクス: 12g |
| 電気的仕様 | |
| 入力電圧 | +5V, +3.3V |
| 最大消費電流 | ゼロ磁場にて33.5mA, 最大35mA(+5V), 8.5mA(3.3V) |
| アナログ出力 | ±3V |
主なアプリケーション
- ロケットの高度センサ。
- 地磁気マッピング。
